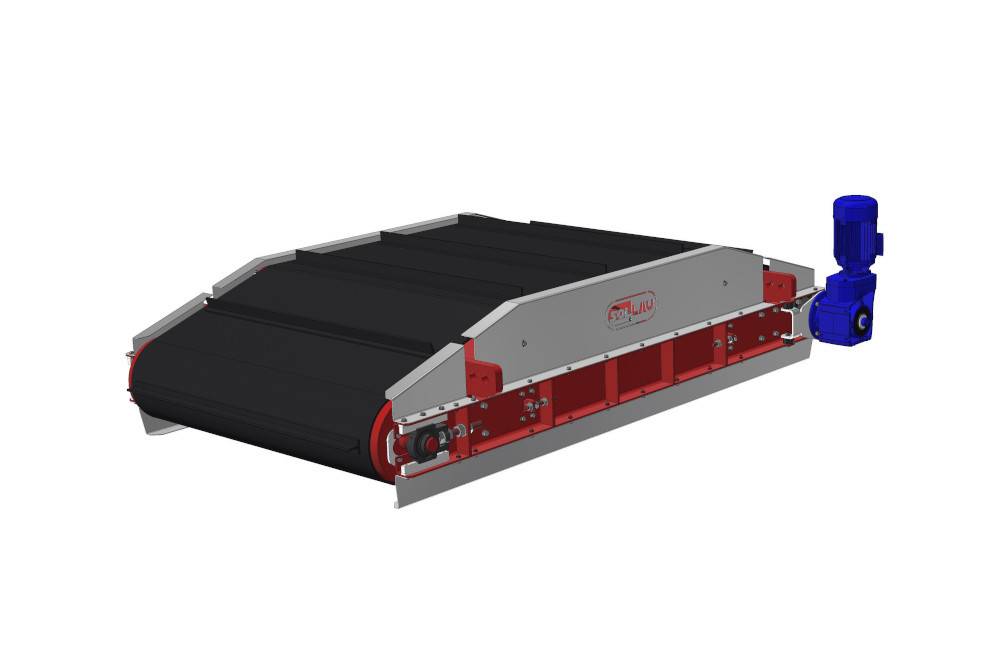

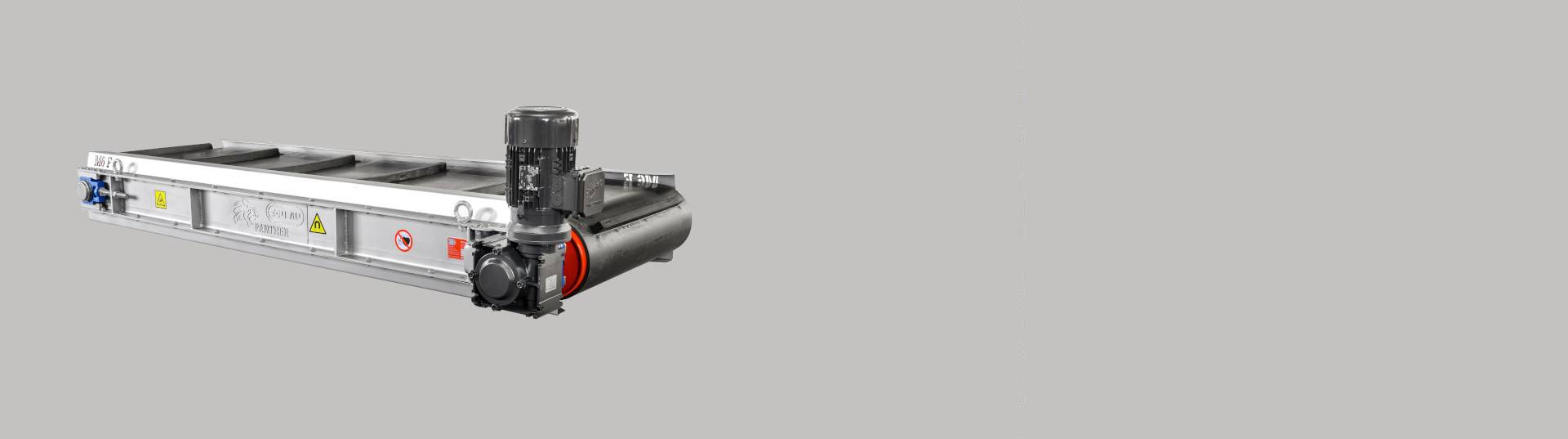

Overband magnético DND-AC

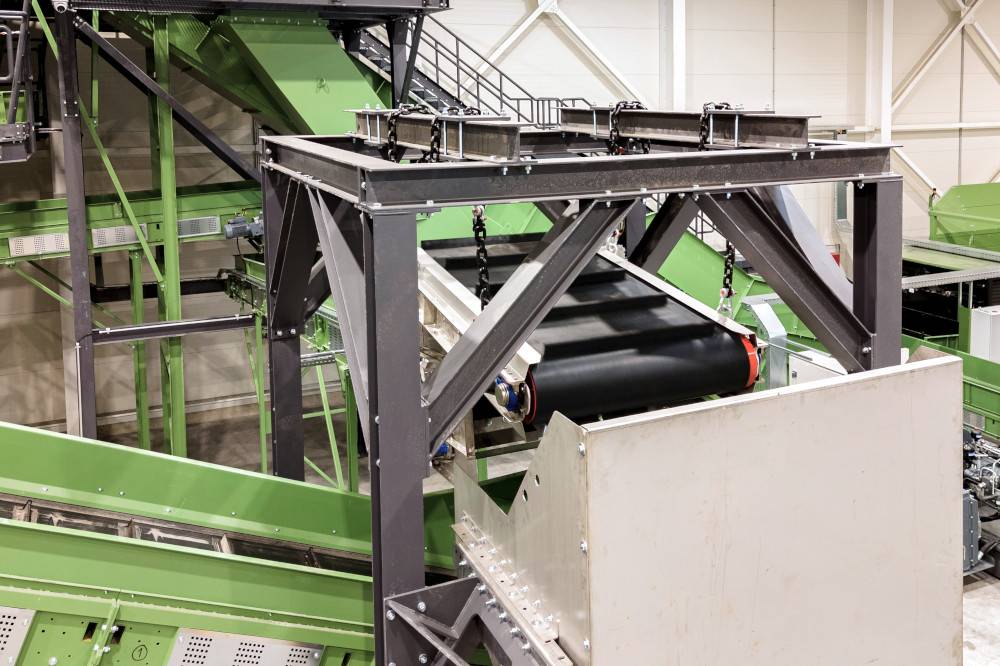

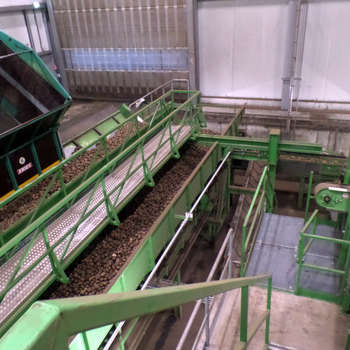

Instalación del separador overband

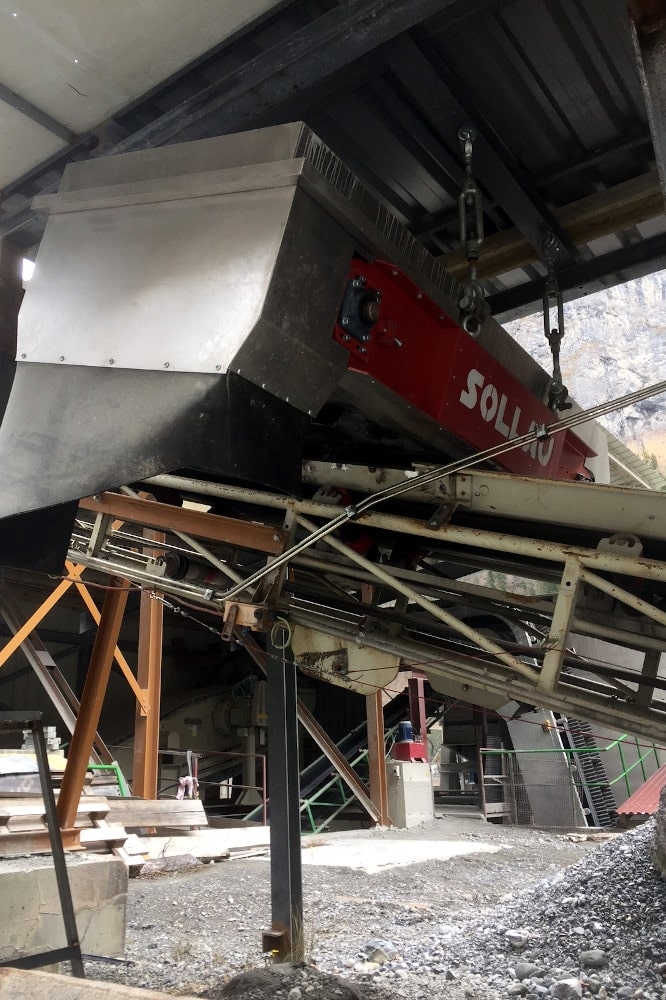

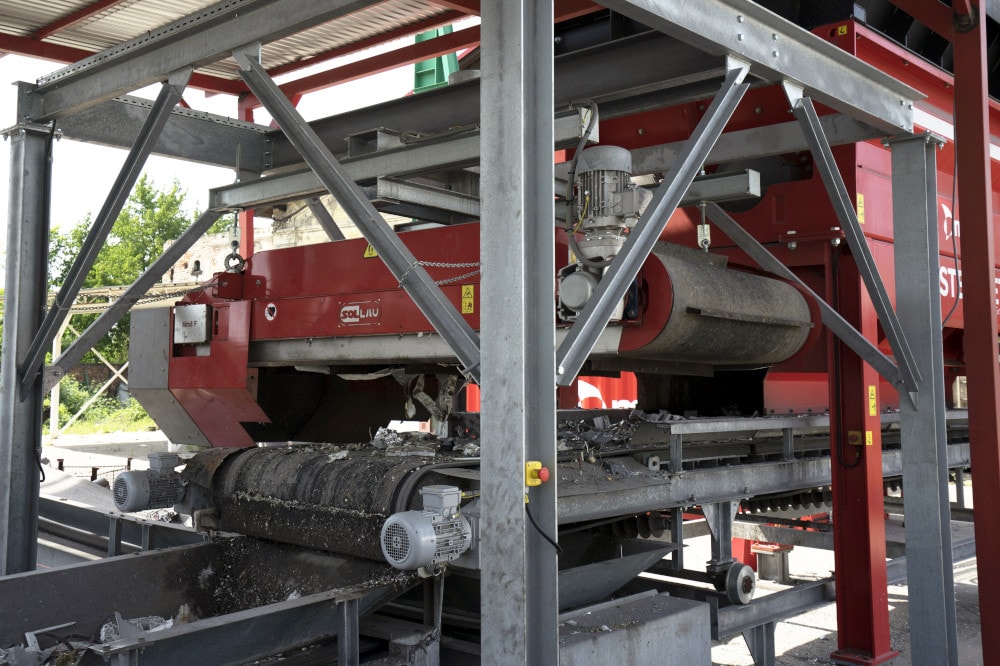

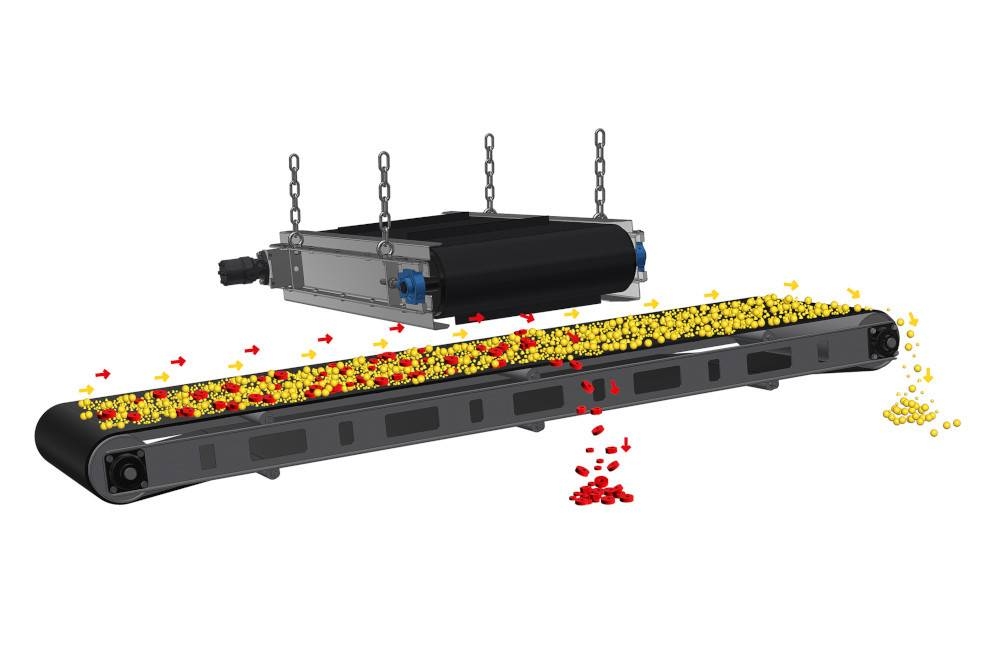

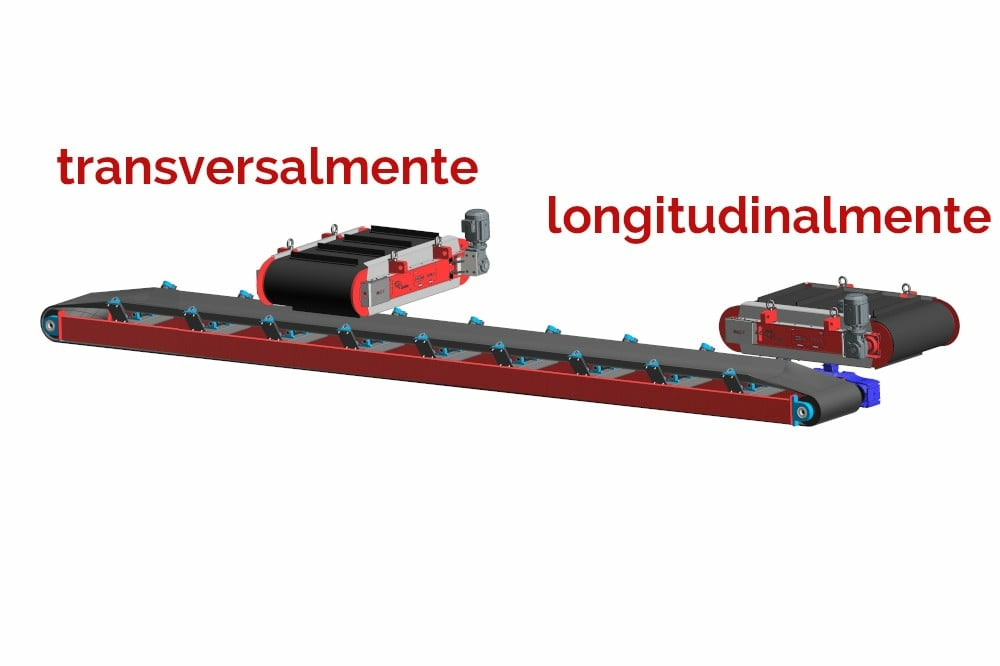

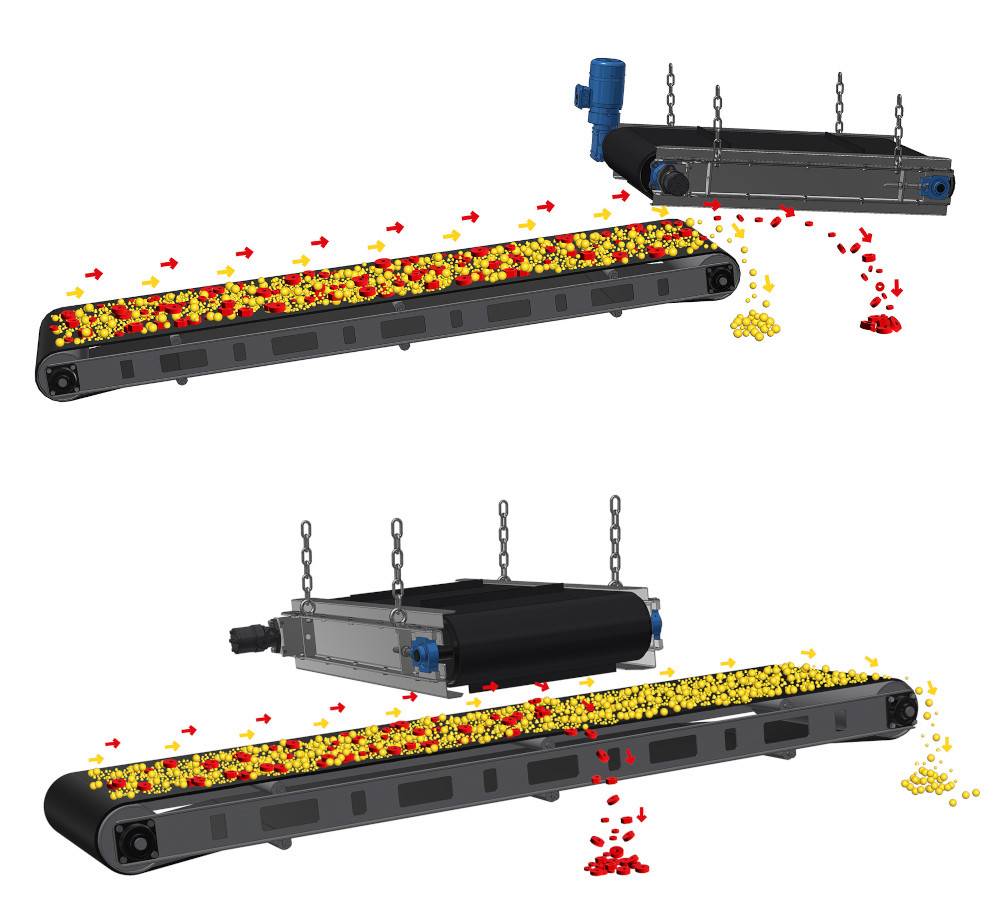

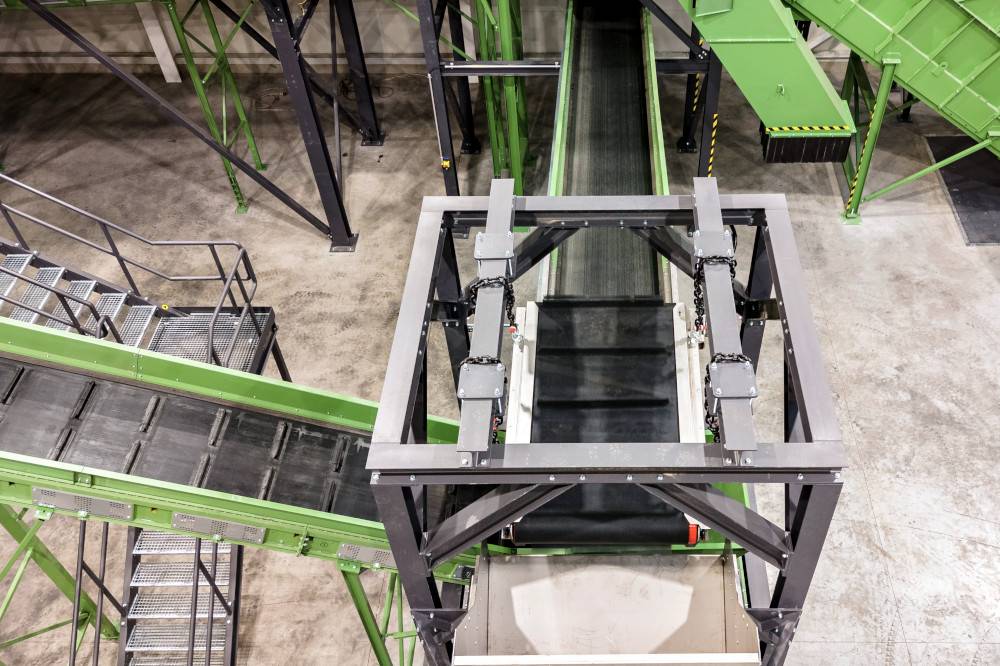

Para atraer los metales ferrosos que se encuentren sobre la cinta transportadora el overband con limpieza automática se puede colocar tanto para un funcionamiento paralelo a la cinta transportadora como de manera transversal.

El modo de colocación determina la altura de colocacon y/o el tipo de imanes aplicados: si el imán overband está paralelo a la cinta transportadora, es posible usar imanes débiles (porque la materia transportada está en estado suelto en el punto de descarga al final de la cinta transportadora ). Por el contrario, si el overband esta suspendido de la manera transversal, se recomienda aplicar imanes más fuertes (porque la capa de material en la cinta transportadora puede ser en este lugar más alta y más compacta).

La versión estándar del separador magnético sobre cinta está equipada con fuertes imanes de ferrita. Sin embargo, si se necesita fuerza magnética extremamente alta (por ejemplo, en caso de equipos móviles de reciclaje), recomendamos que el overband este equipado con imanes de neodimio NdFeB de extrema potencia. Debido al blindaje cuidadoso, el campo magnético actúa exclusivamente sobre el material transportado en la cinta transportadora. Podemos adaptar las dimensiones del overband a las instrucciones y exigencias de nuestros clientes.

Medición de la fuerza magnética de un overband

Nos enorgullecemos de que cada separador probamos minuciosamente y medimos su rendimiento magnético. Sabemos que es importante para nuestros clientes conocer la potencia del imán a diferentes distancias del separador, por lo que no indicamos los valores de inducción magnética sólo en el núcleo magnético, sino también a una distancia de 0 a 400 mm (medida en incrementos de 50 mm) desde la cinta de limpieza del separador.

Medimos la densidad de flujo magnético de tal manera que corresponda lo más fielmente posible con las condiciones reales. Por lo tanto, no medimos la inducción magnética solo en el núcleo magnético (como lo hacen algunos fabricantes para aumentar artificialmente el valor de la inducción magnética). Medimos la inducción a las distancias sobre mencionadas de la cinta del separador, lo que es una información importante para el cliente.

Los valores obtenidos por la medición para el tipo de separador en cuestión, se pueden encontrar en la sección del sitio web "Gráficos de Gauss".

Por supuesto, proporcionamos un informe de prueba con valores de inducción magnética obtenidos por la medición para cada separador.

Pruebas prácticas de separadores magnéticos

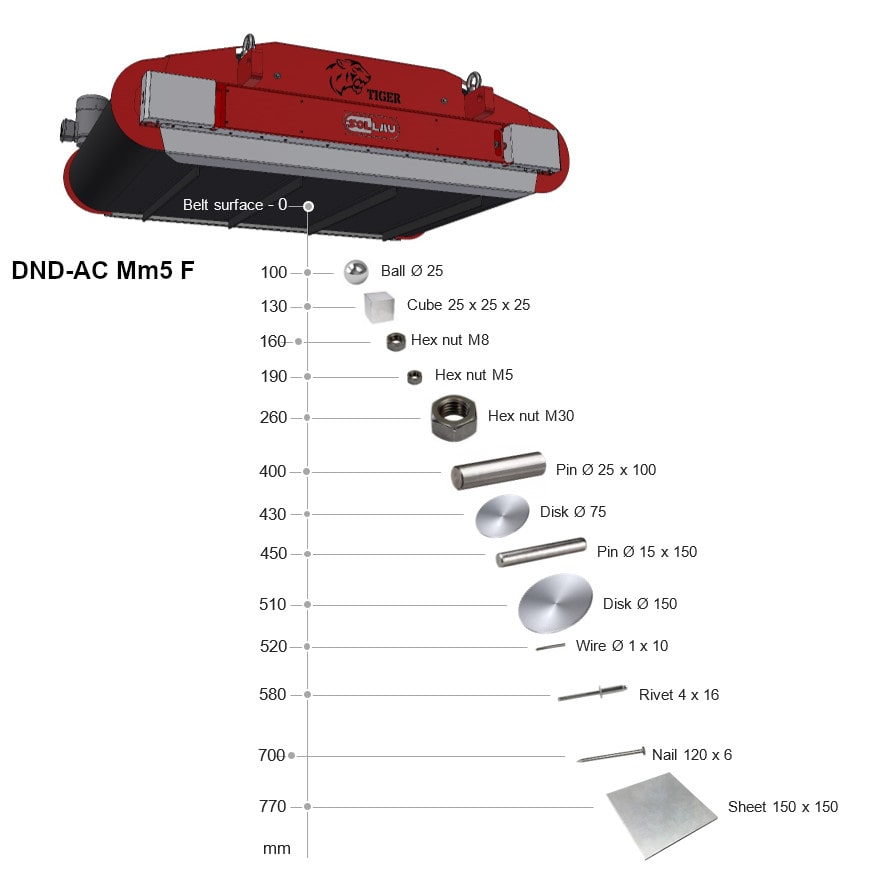

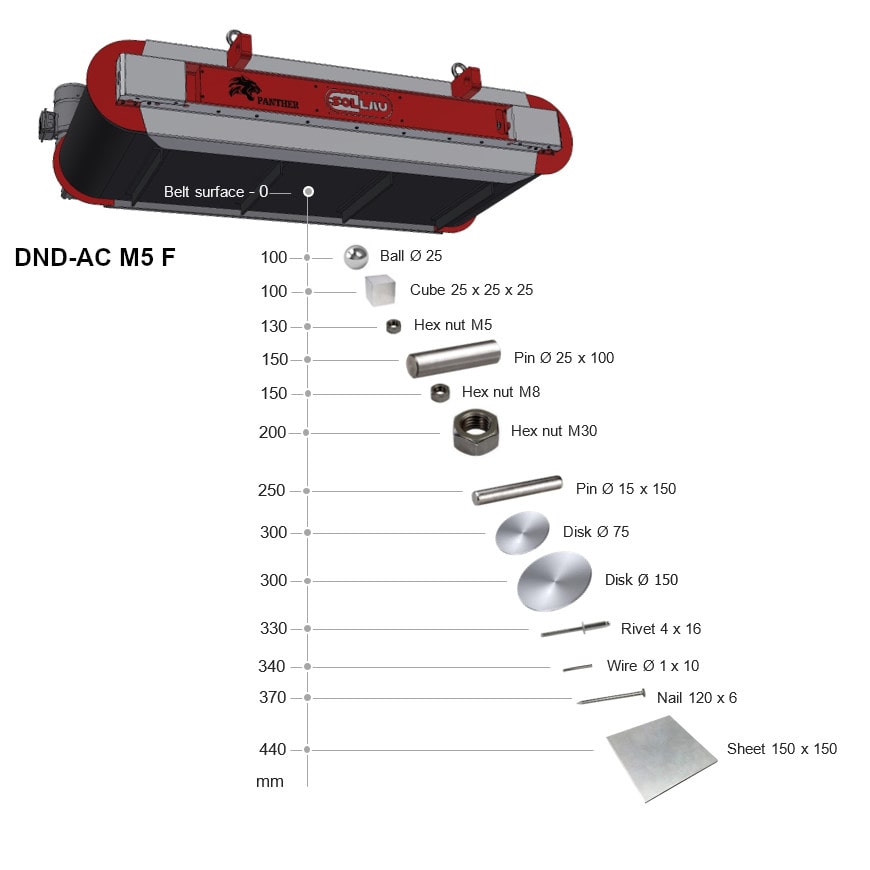

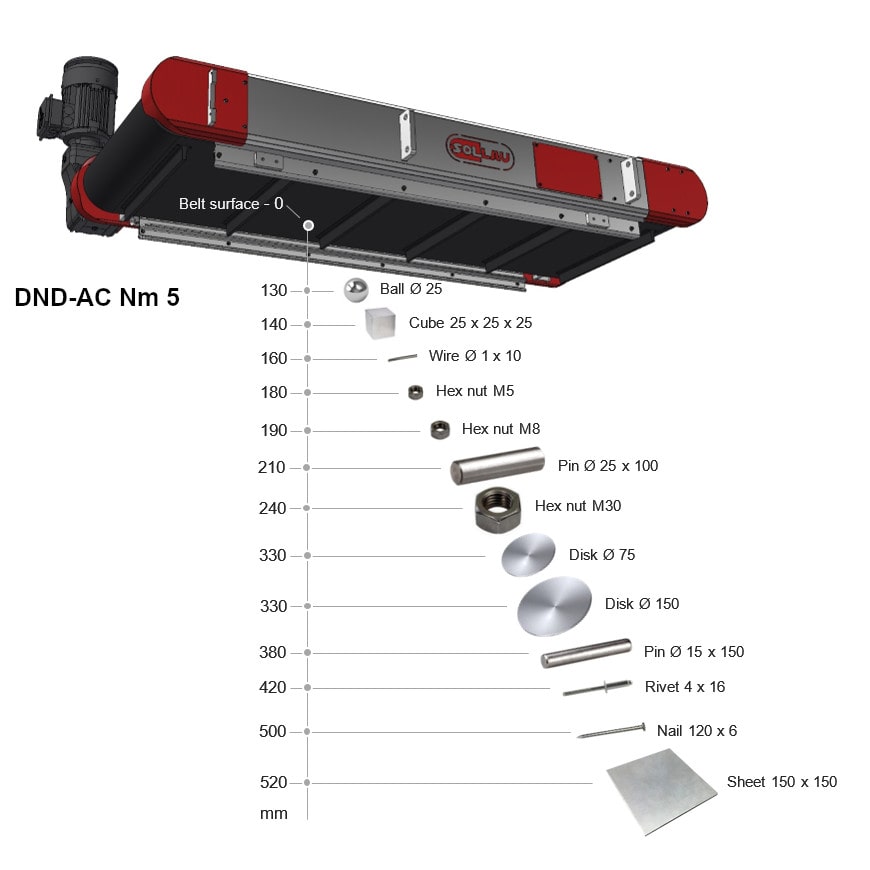

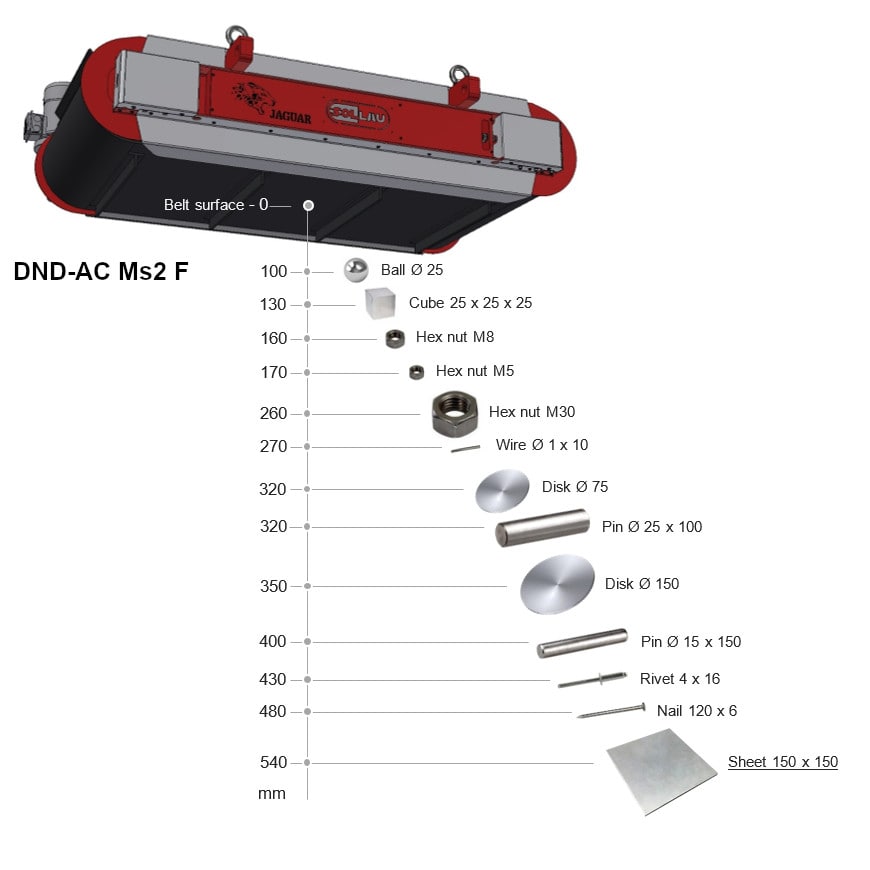

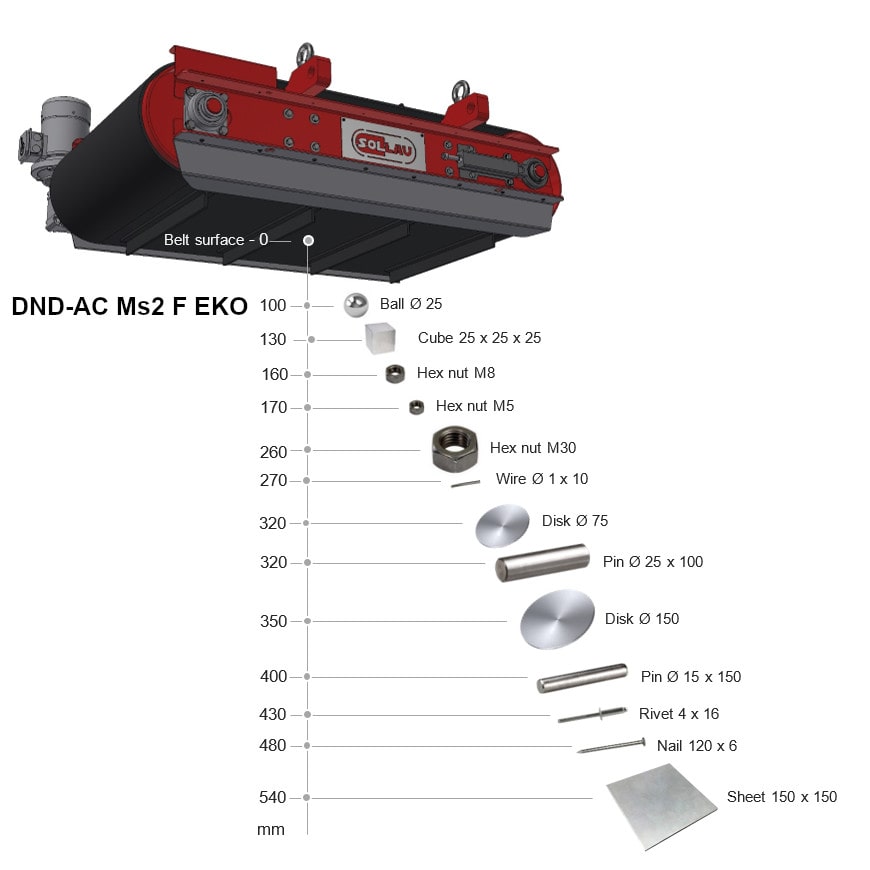

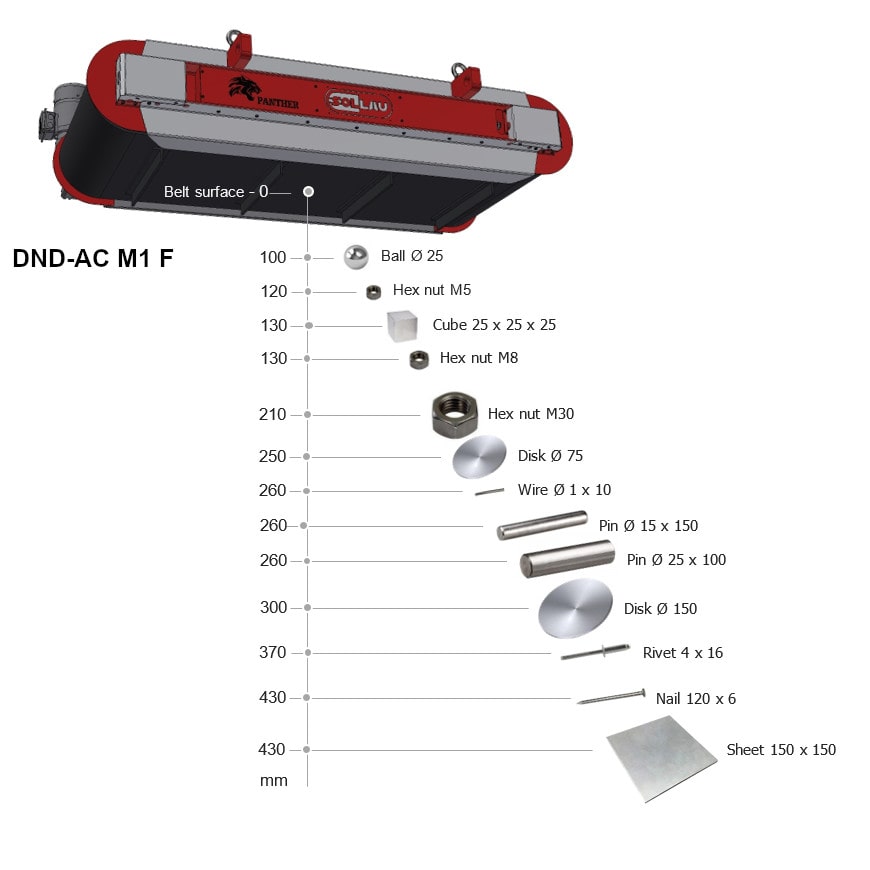

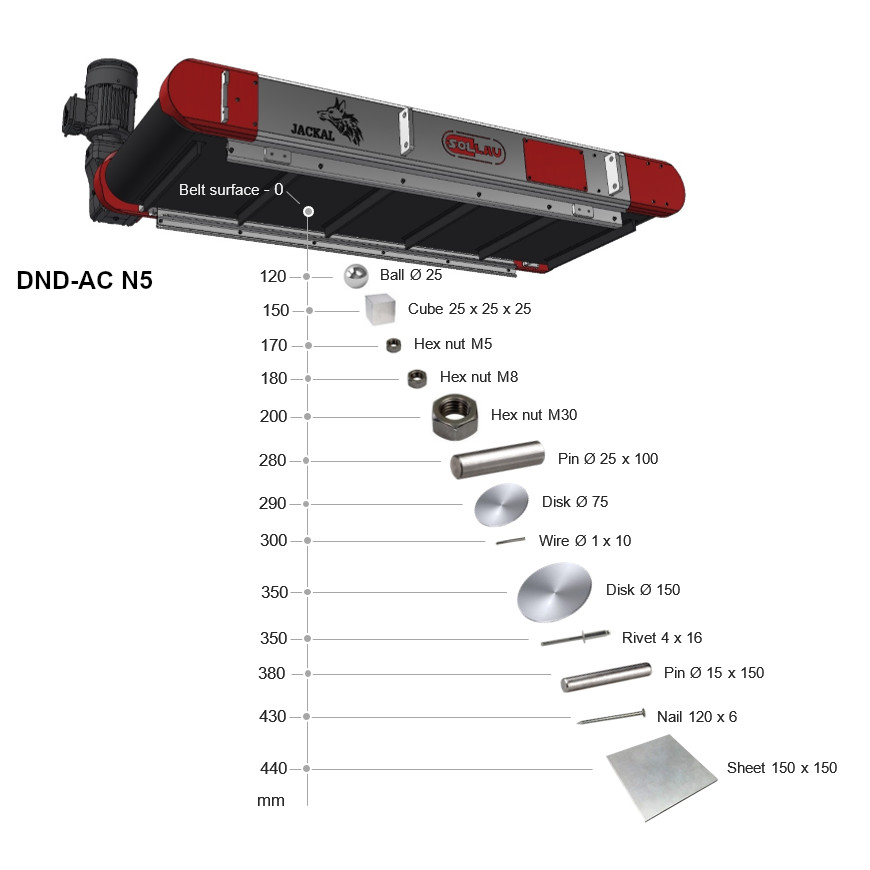

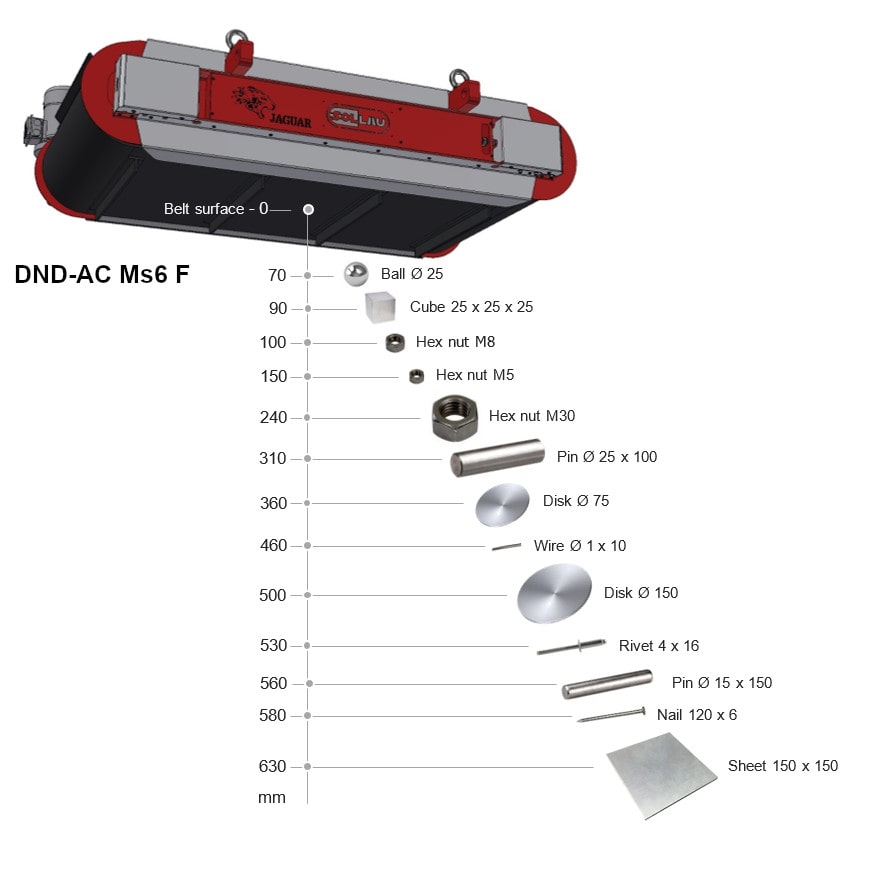

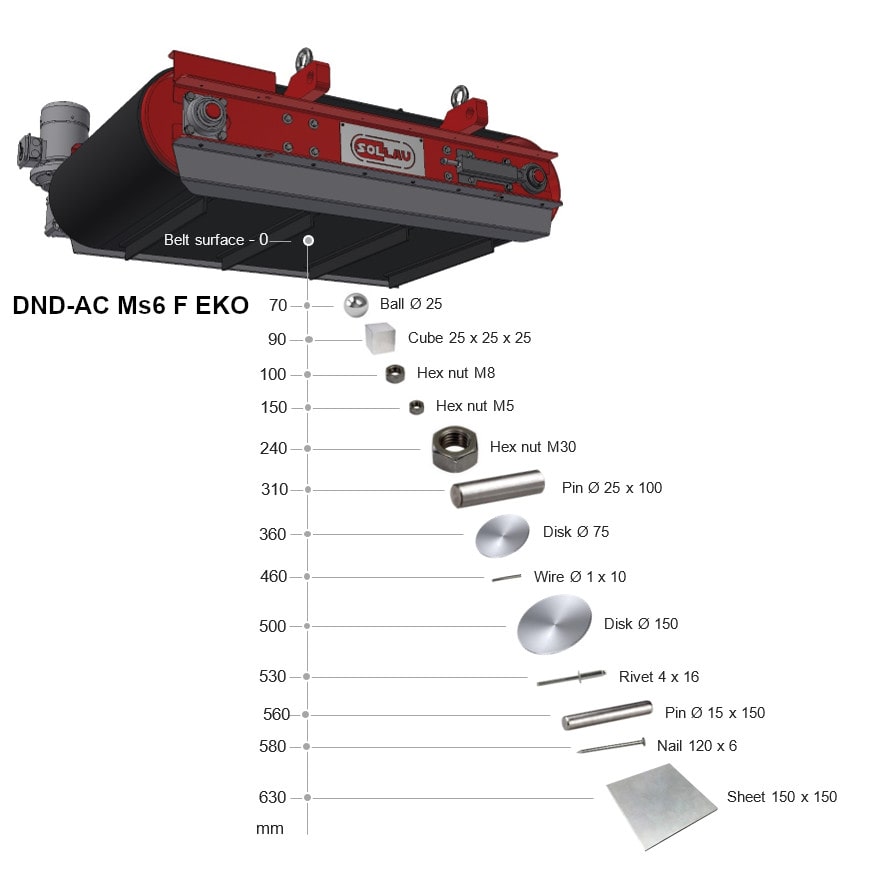

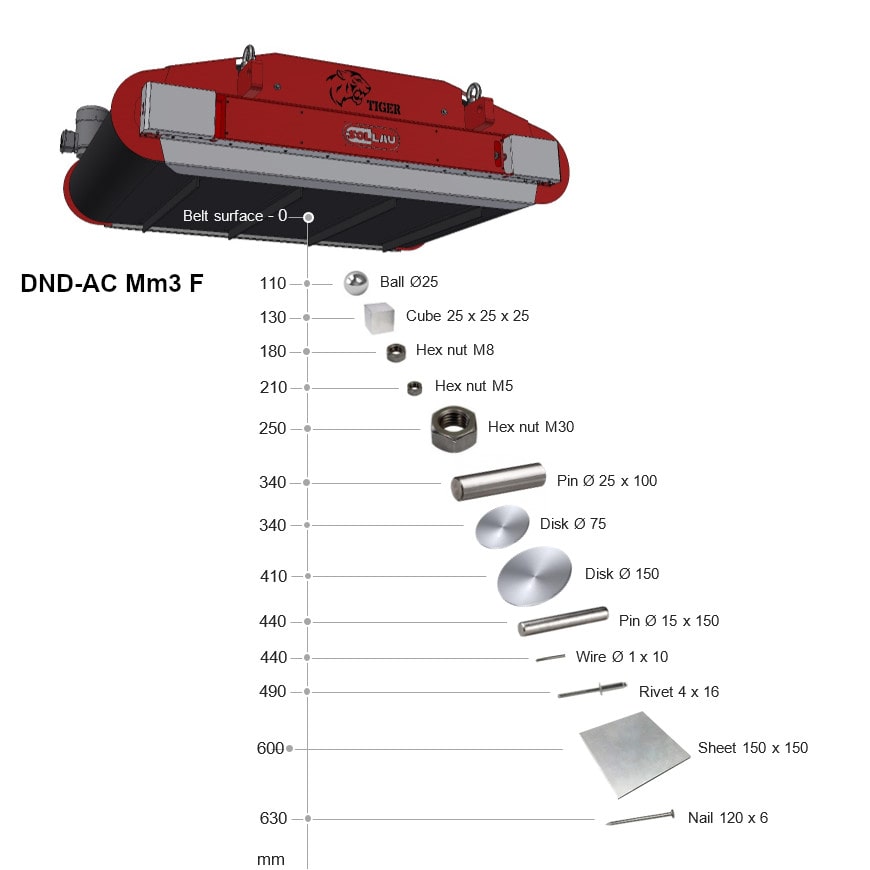

El valor de la inducción magnética, obtenido por la medición, es una información clara, pero para muchos clientes es más importante saber qué objetos ferrosos puede captar nuestro separador. Es por eso que llevamos a cabo una serie de pruebas para demostrar mejor la fuerza y ​​la funcionalidad de nuestros overbands magnéticos. Seleccionamos 13 piezas ferromagnéticas típicas que nuestros clientes necesitan separar con mayor frecuencia (tuercas, clavos, alambres, bolas de acero, etc.) y medimos cómo la distancia entre el overband magnético y los objetos ferrosos afecta la atracción magnética (es decir, qué tan lejos de la cinta del separador estas piezas de prueba pueden ser atraídas).

Consulte la sección del sitio web llamada "Pruebas prácticas" para obtener esta información. Creemos que esto le proporcionará a nuestro cliente toda la información necesaria para elegir el tipo correcto del overband magnético.

Por supuesto, nuestros especialistas están listos para ayudarle a elegir el separador adecuado.

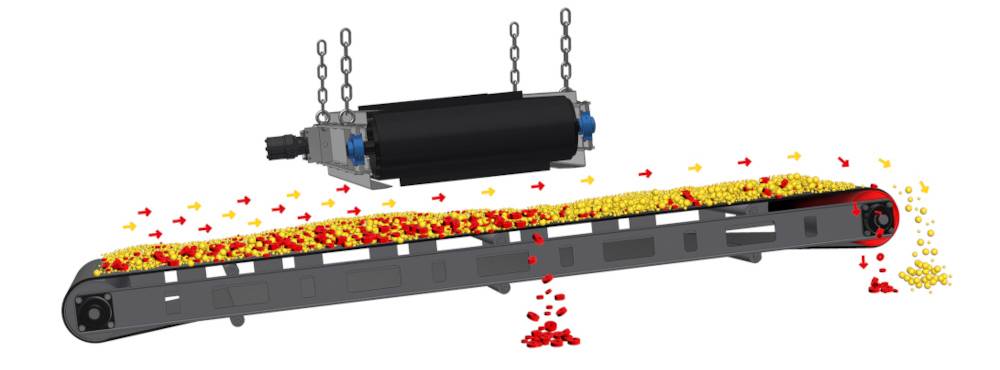

Combinación de un imán de suspensión con una polea magnética

Para lograr el mayor grado posible de separación, recomendamos (sobre todo en el caso de una capa de material más alta en la cinta transportadora), combinar el overband DND-AC con una polea magnética MV (que es capaz de extraer las partículas de hierro de las capas inferiores del material que circula por la cinta transportadora).

SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!

Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5

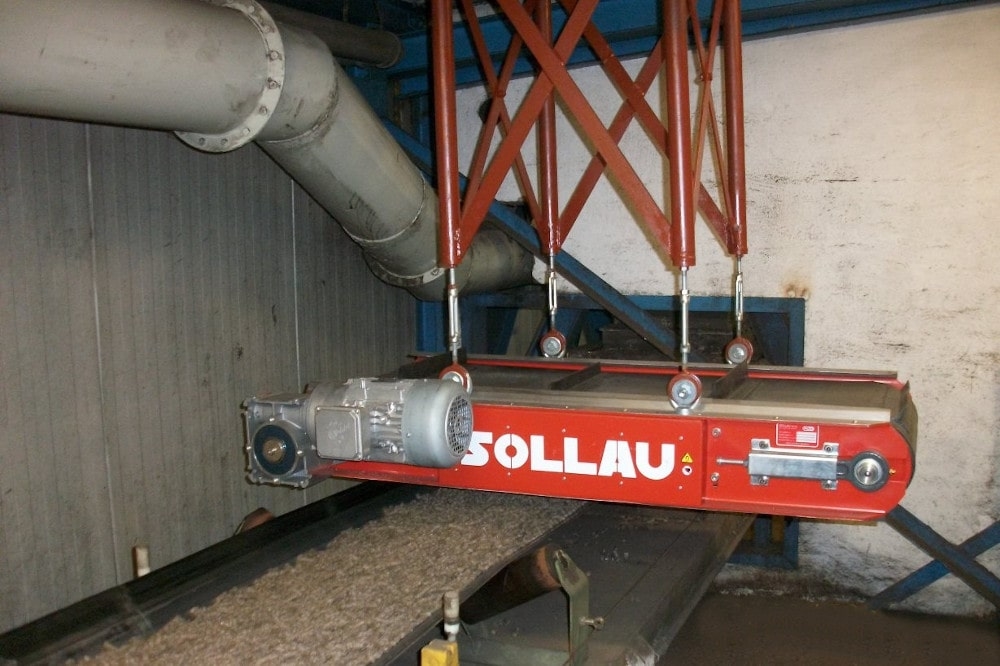

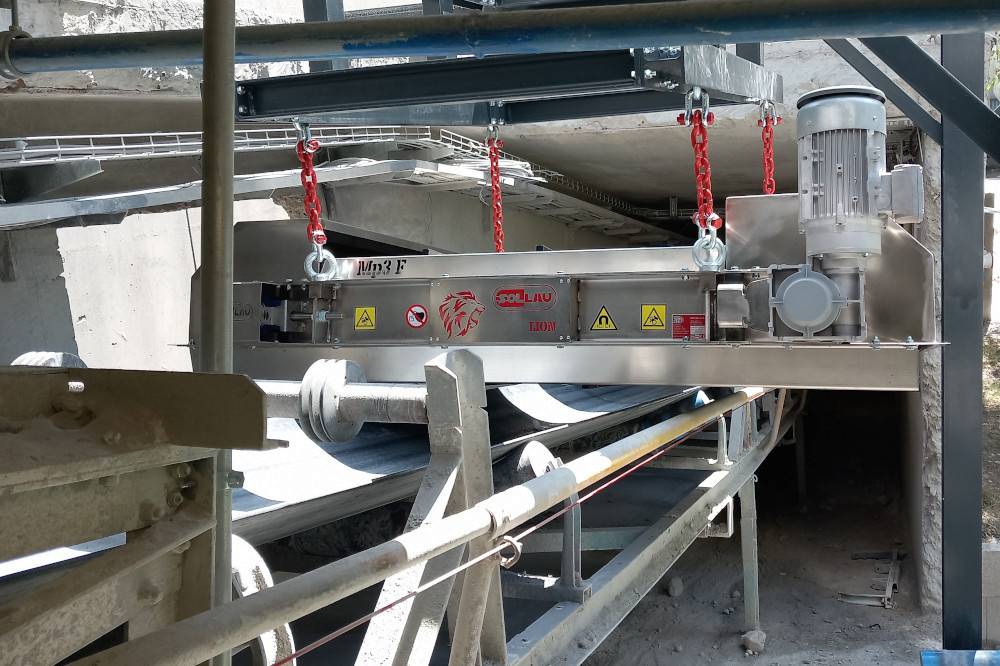

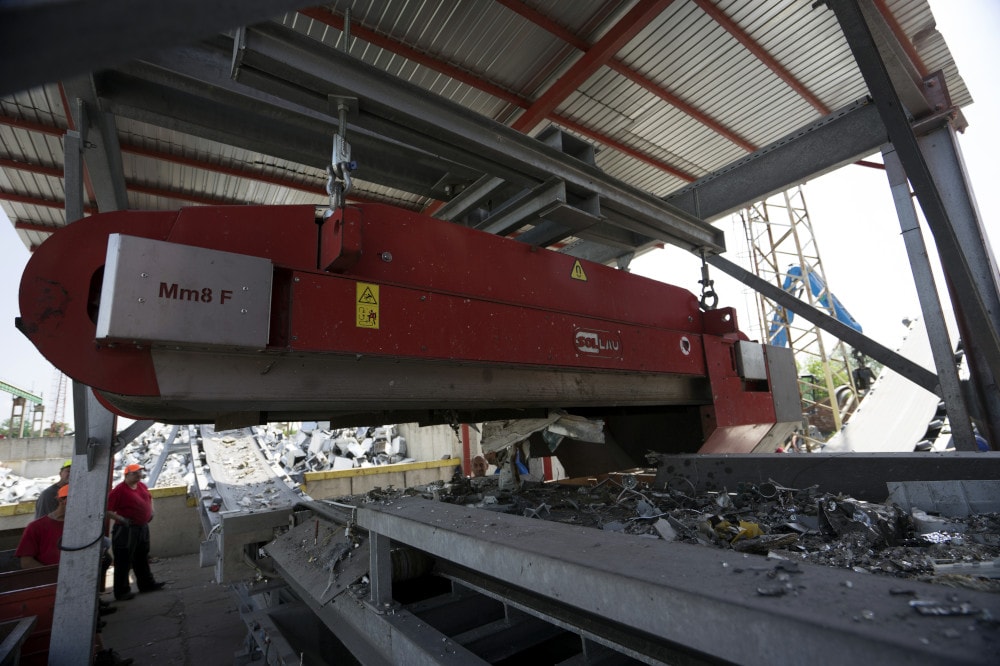

Overbands de ferrita: colocación transversal

Las ventajas principales de los separadores de ferrita son su resistencia térmica, su estabilidad magnética, el precio bajo y (sobre todo en el caso de modelos más potentes) su campo magnético muy fuerte y profundo. Este separador está diseñado para instalarse transversalmente al transportador.

Overbands de neodimio: colocación transversal

Las ventajas de estos separadores consisten en el campo magnético extremadamente fuerte (pero relativamente corto) y en el peso bajo. Se aplican sobre todo en los lugares donde no es posible aplicar los overbands de ferrita (debido a su peso) o si se necesita una inducción magnética muy alta y una eficiencia de separación extremamente elevada en profundidades pequeñas (por ejemplo, en equipos móviles de reciclaje, de trituración etc.). Este separador está diseñado para instalarse transversalmente al transportador.

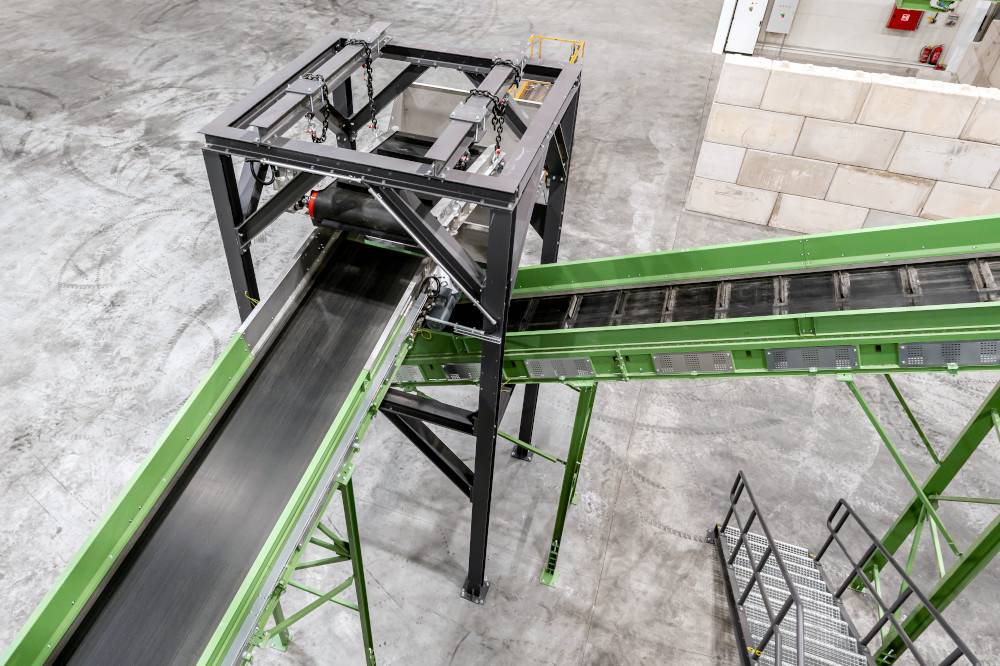

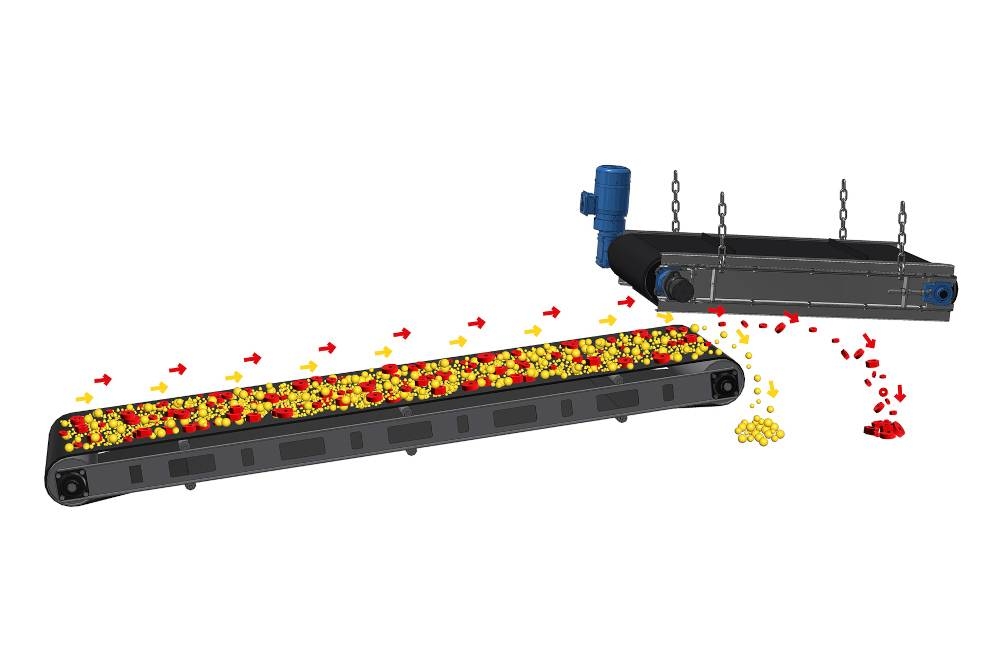

Placas de ferrita: colocación longitudinal

Las ventajas principales de los separadores de ferrita son su resistencia térmica, su estabilidad magnética, el precio bajo y (sobre todo en el caso de modelos más potentes) su campo magnético muy fuerte y profundo.

Este separador está diseñado para instalarse longitudinalmente al transportador. Gracias a la instalación encima del rebosadero del transportador, el material se separa en el momento en que cae del rodillo final del transportador y, por lo tanto, es más permeable. Esto tiene un impacto positivo en la calidad de la separación magnética. A veces puede ser la única solución adecuada para la separación magnética, por ejemplo, para materiales con malas propiedades de friabilidad o cuando hay una capa alta de material llevado por el transportador.

Recomendamos reemplazar el rodillo final del transportador por un rodillo hecho de material no magnético para aumentar la eficiencia del separador magnético y evitar la magnetización no deseada del rodillo del transportador.

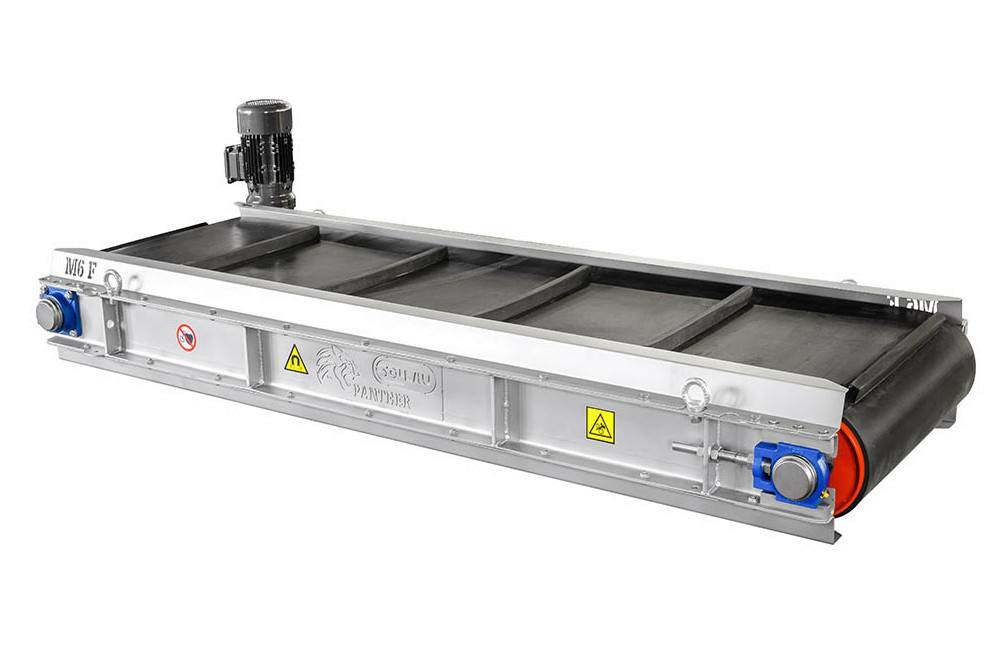

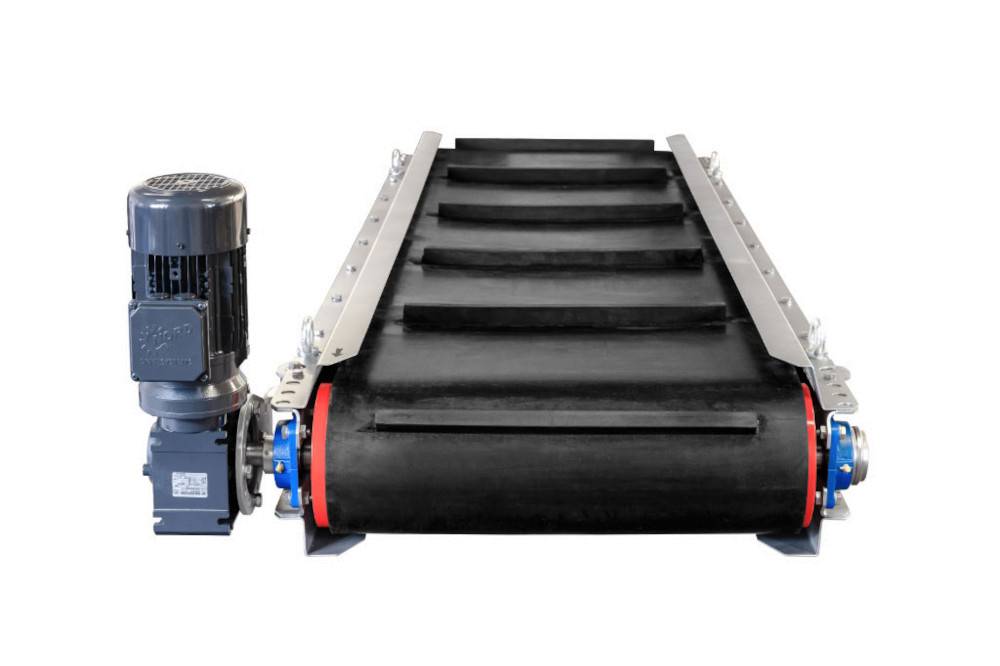

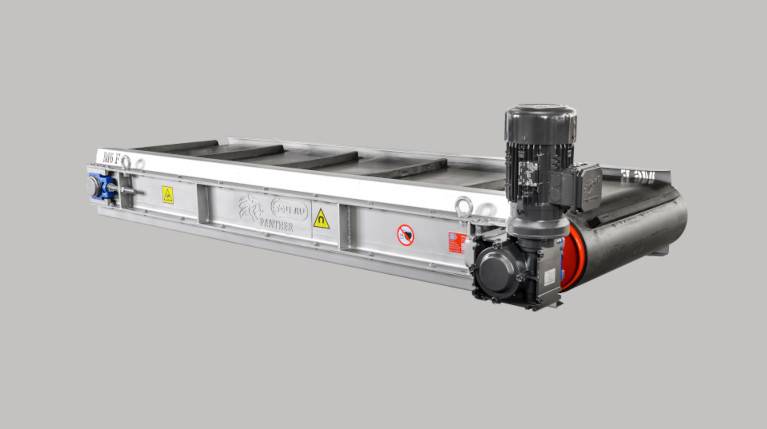

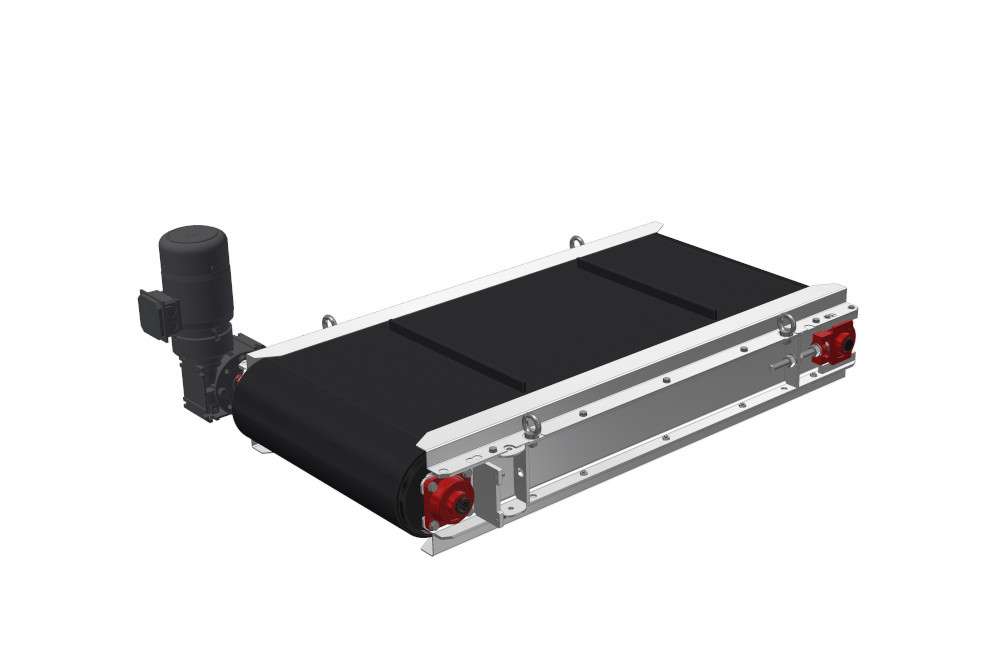

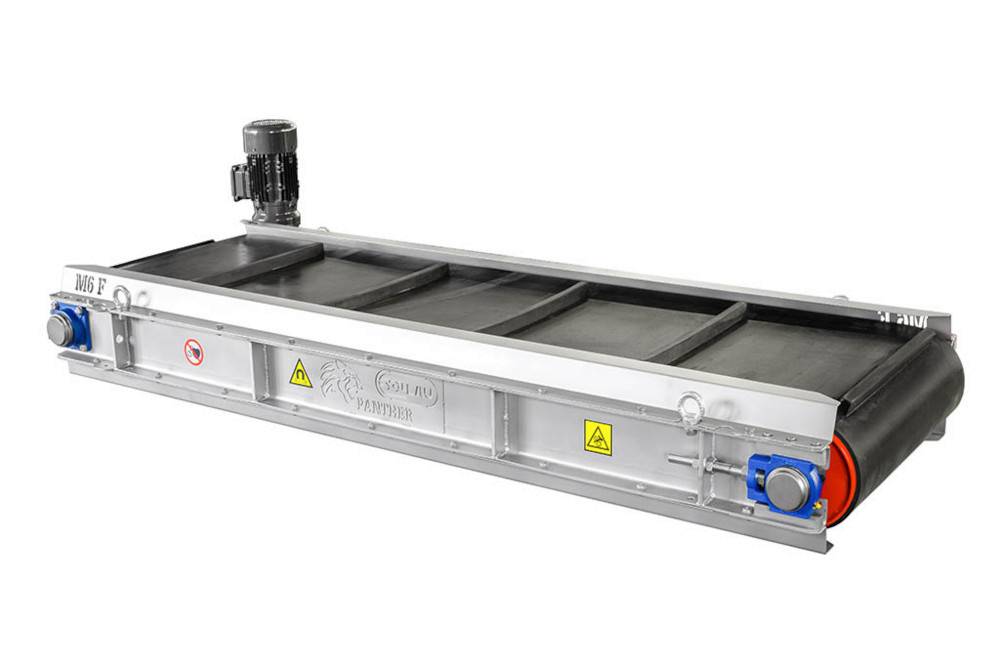

DND-AC M F PANTHER

• DND-AC M1 F PANTHER
• DND-AC M5 F PANTHER

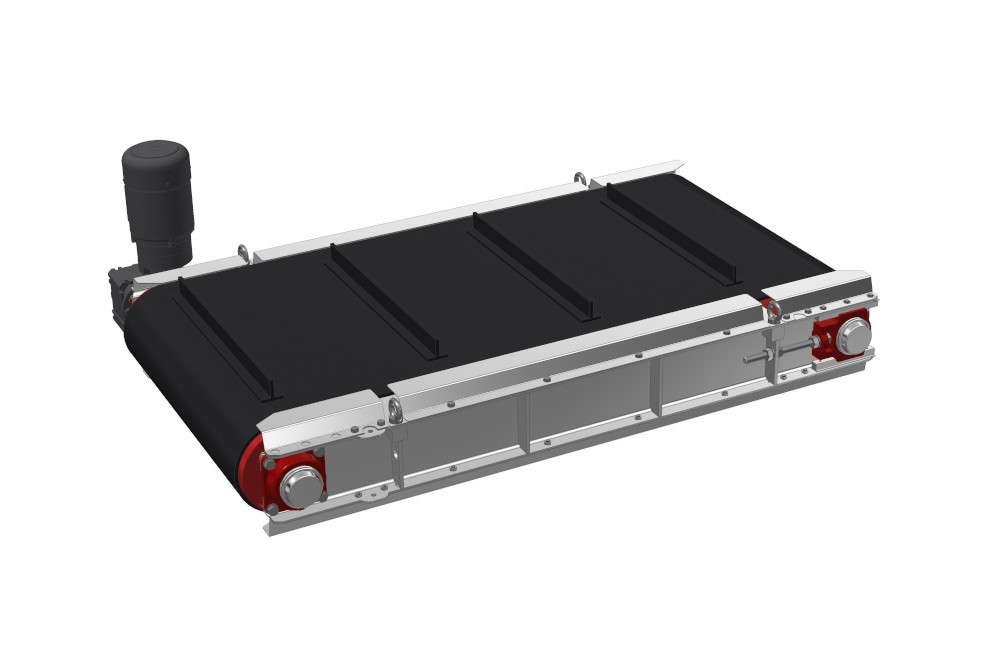

DND-AC Ms F JAGUAR

• DND-AC Ms2 F JAGUAR
• DND-AC Ms6 F JAGUAR

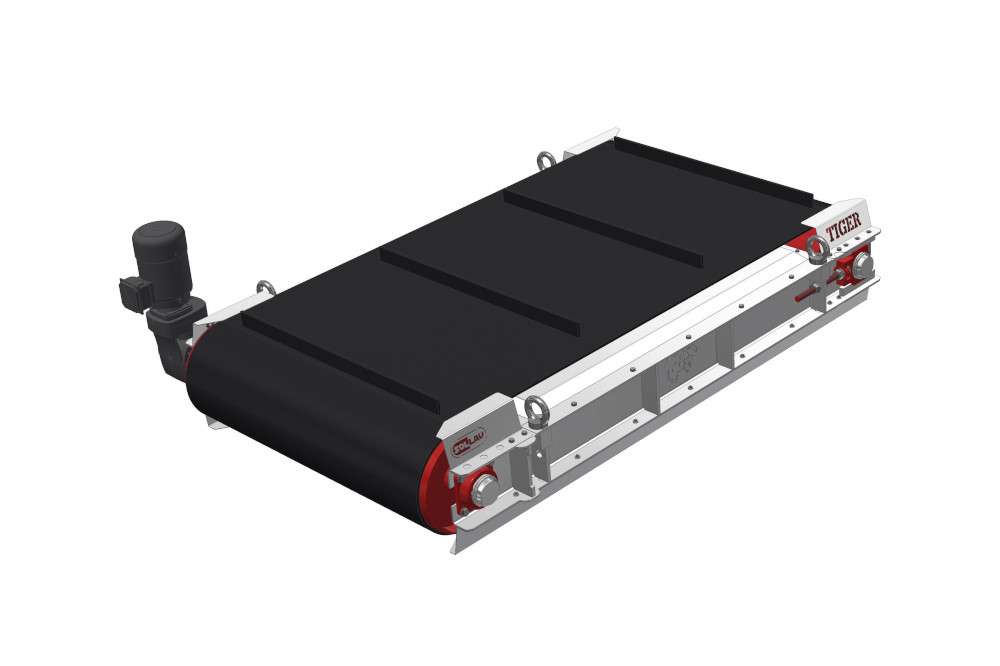

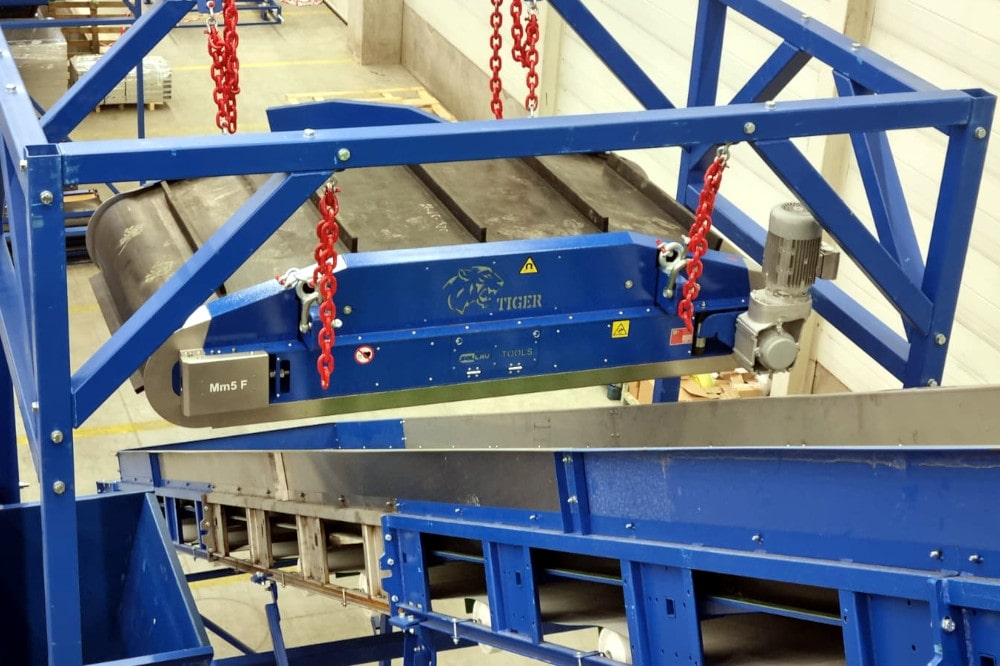

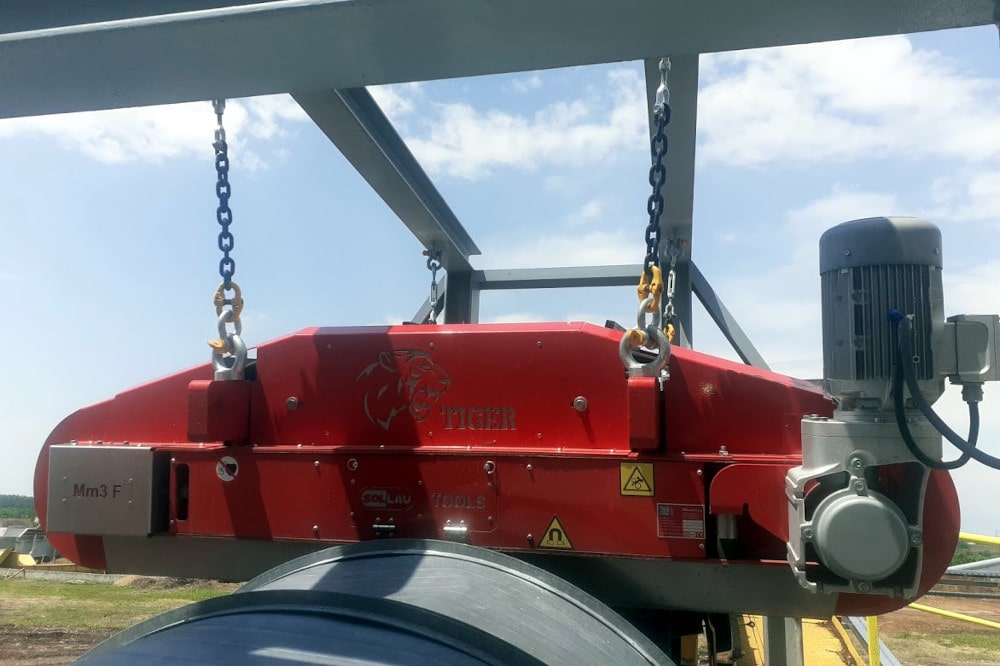

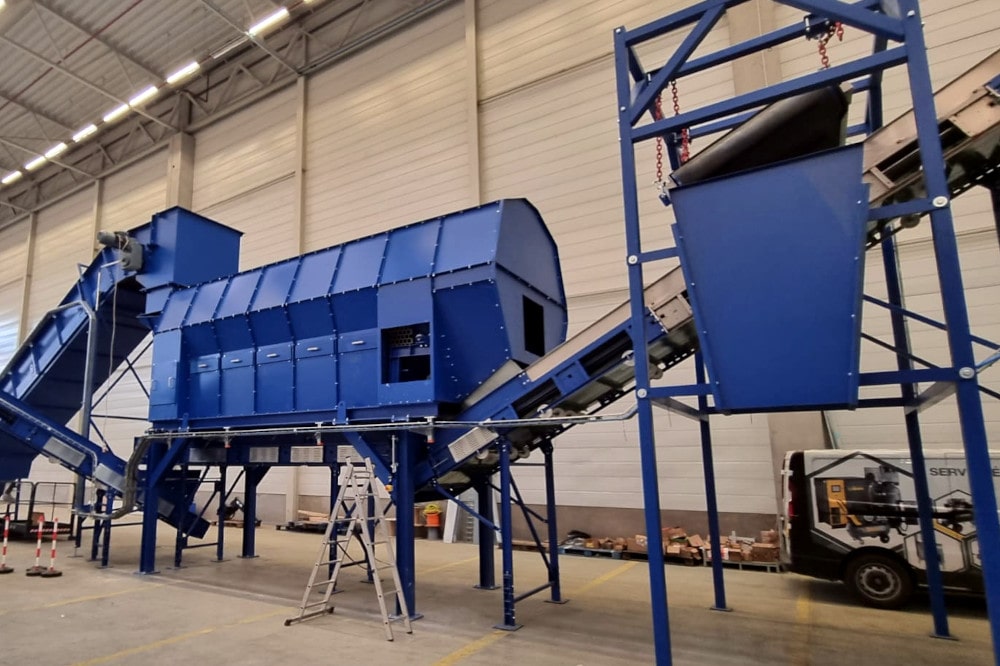

DND-AC Mm F TIGER

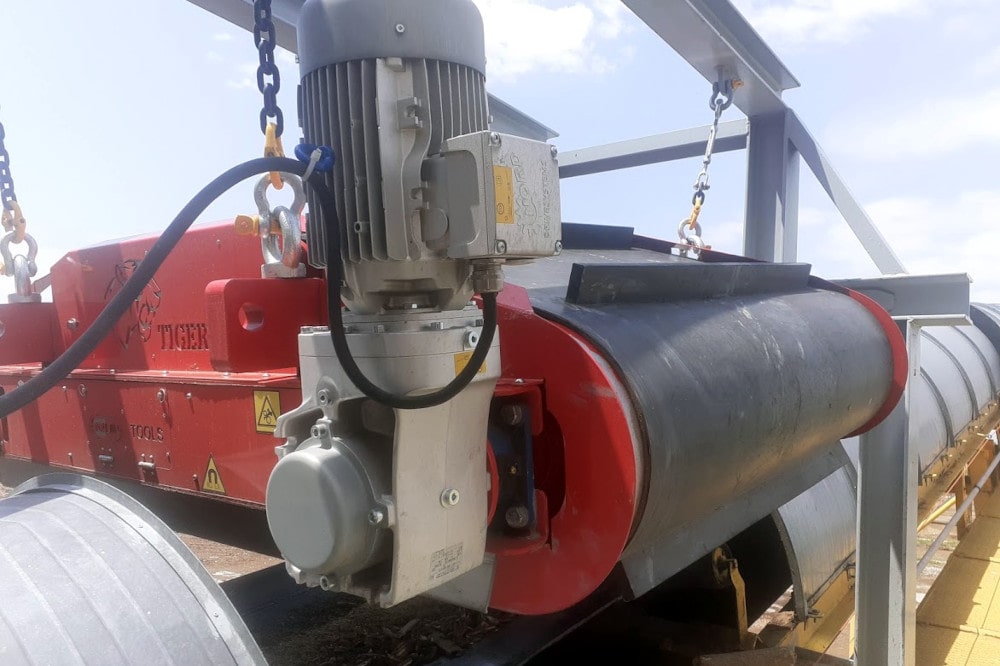

• DND-AC Mm3 F TIGER
• DND-AC Mm5 F TIGER

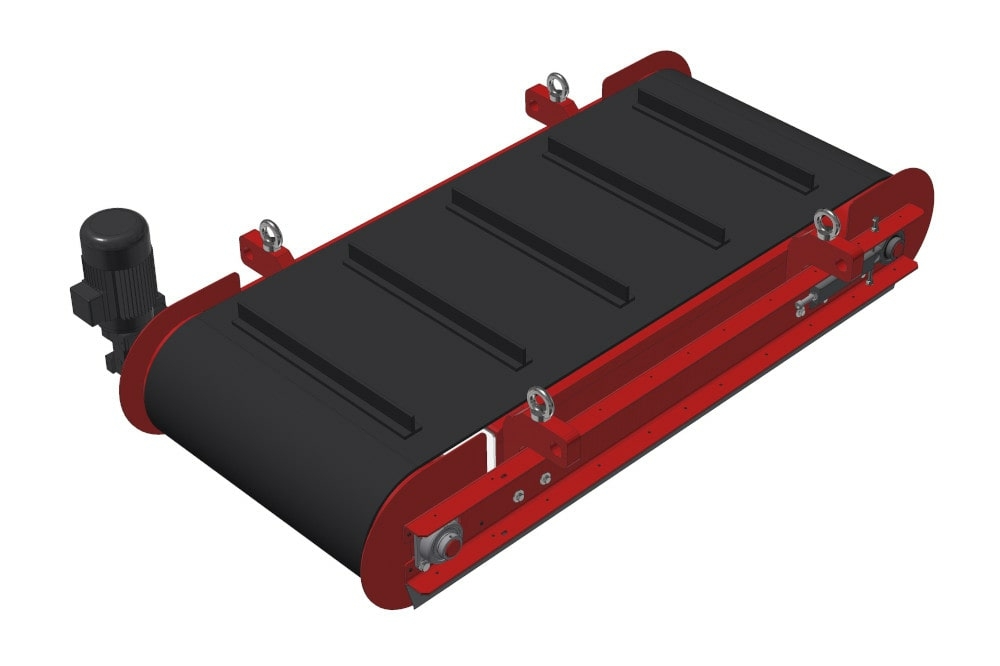

DND-AC Ms F EKO

• DND-AC Ms2 F EKO
• DND-AC Ms6 F EKO

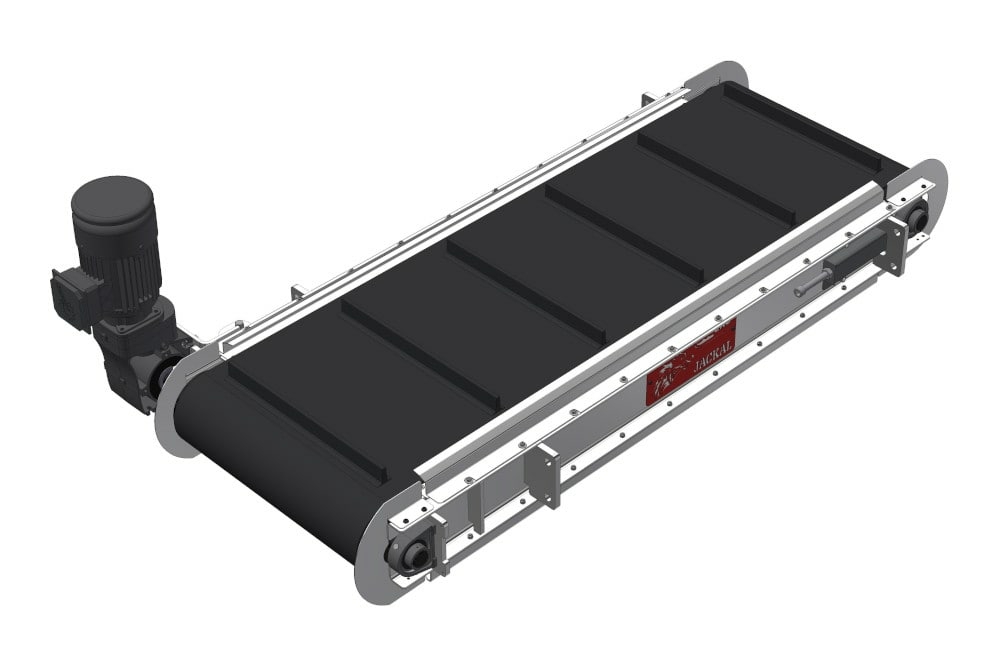

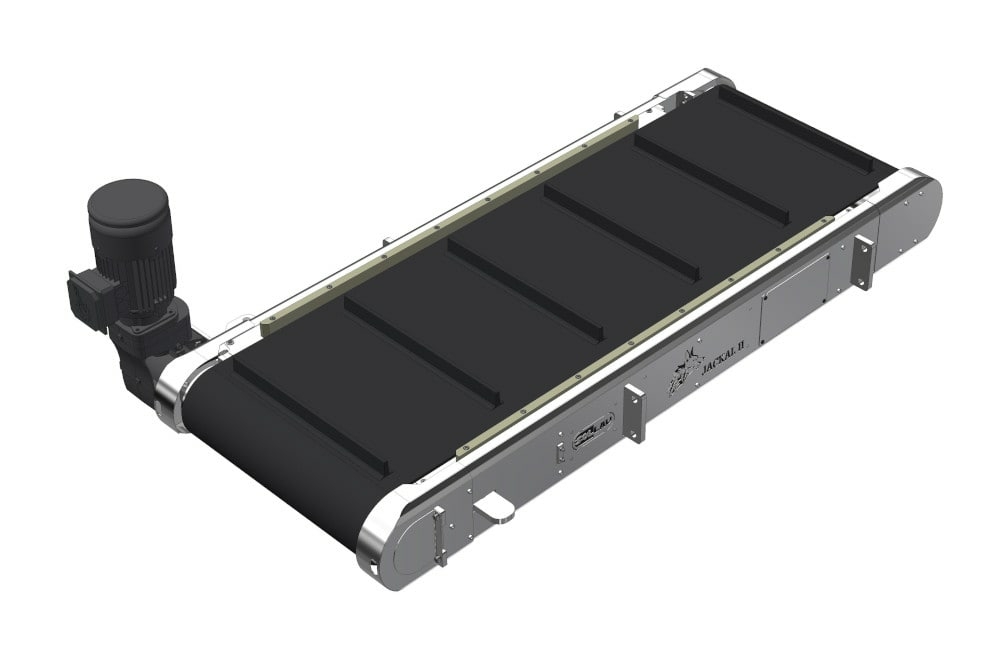

DND-AC N JACKAL

• DND-AC N5 JACKAL

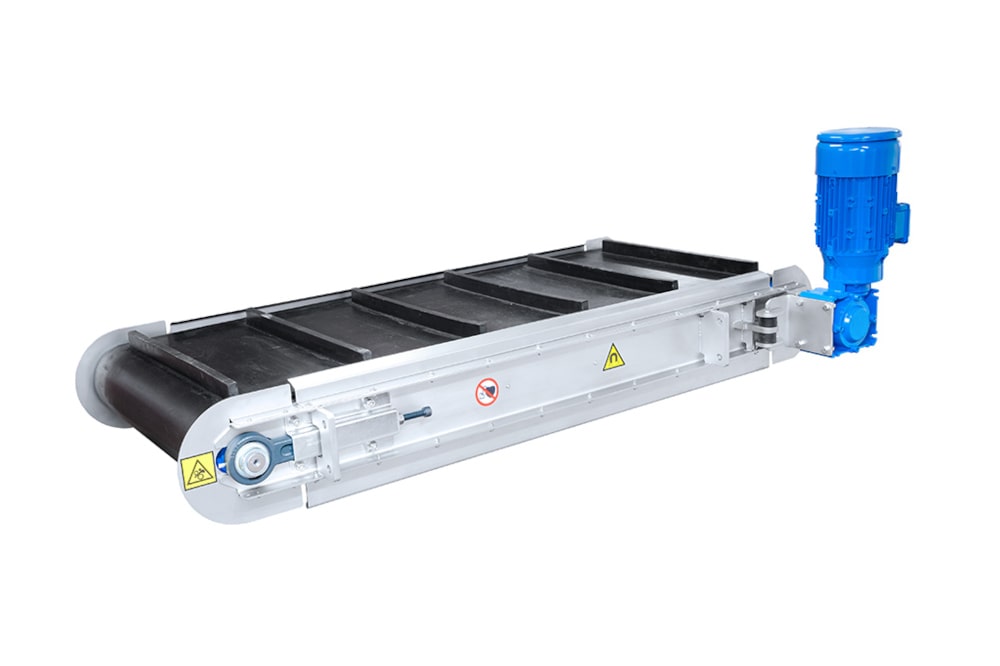

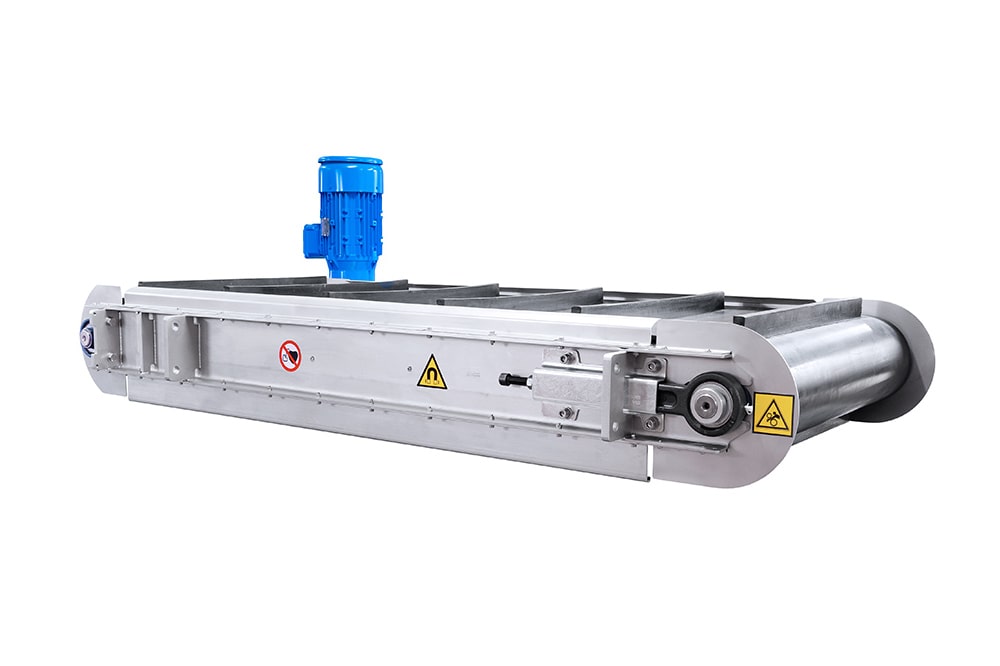

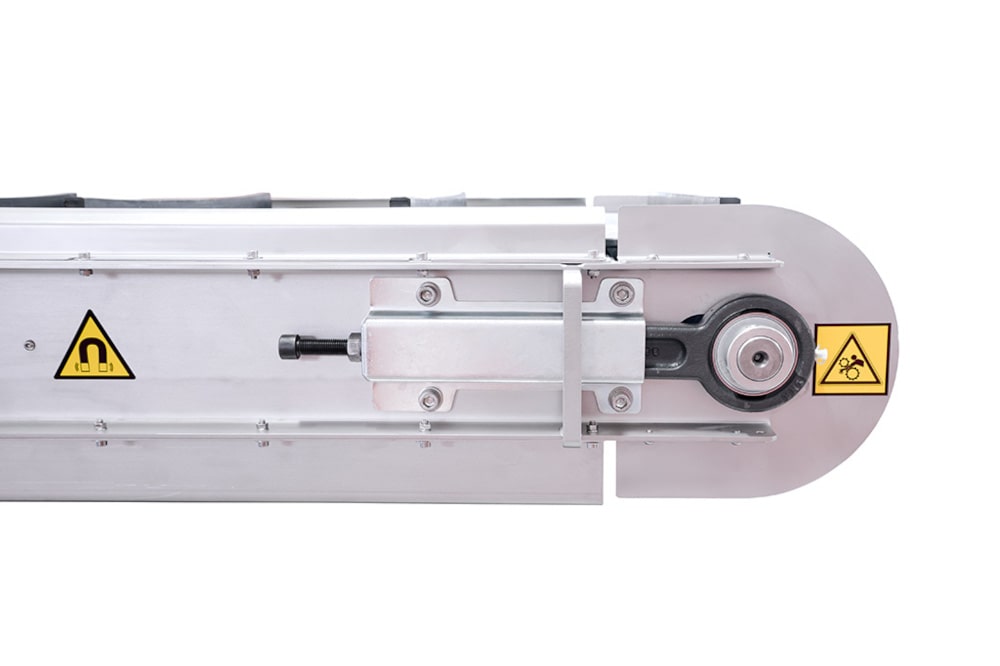

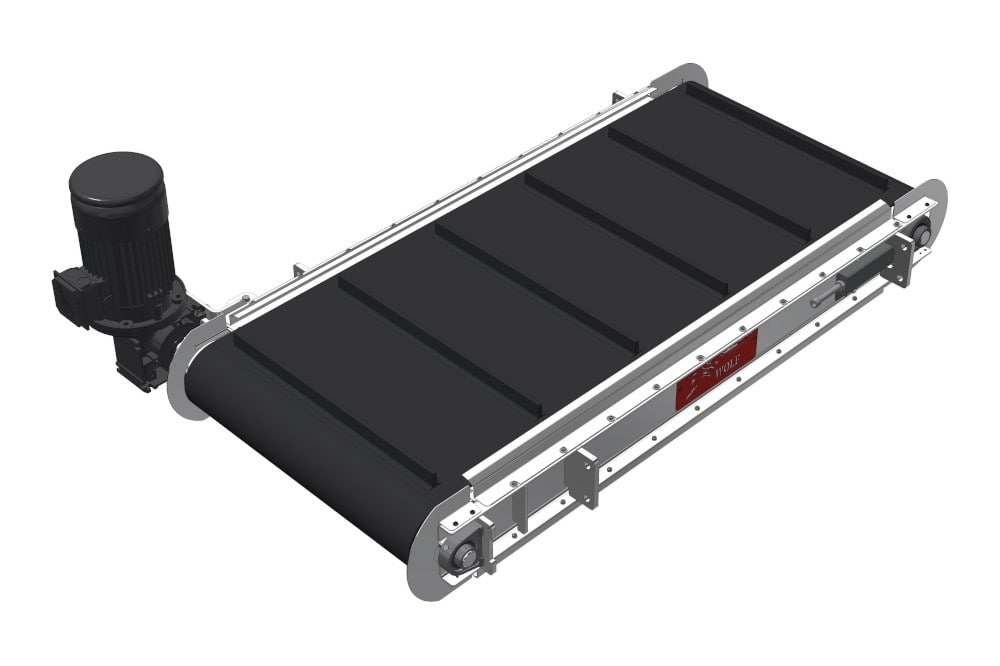

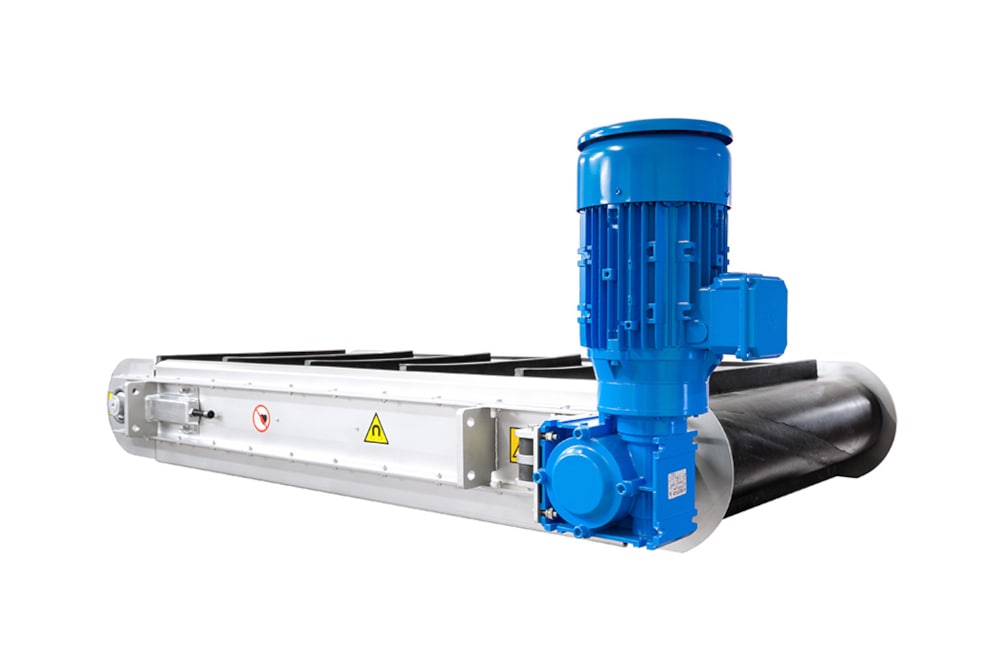

DND-AC Nm WOLF

• DND-AC Nm5 WOLF

• ¡CHACAL está en acción! ¡Fuerte, ligero y disponible de inmediato! (estudio del caso)
• Separación de metales de combustible sólido recuperado (CSR): ¡El separador más potente en acción! (estudio de caso)
• Separación de metales magnéticos y no magnéticos en un incinerador de residuos municipales (estudio del caso)

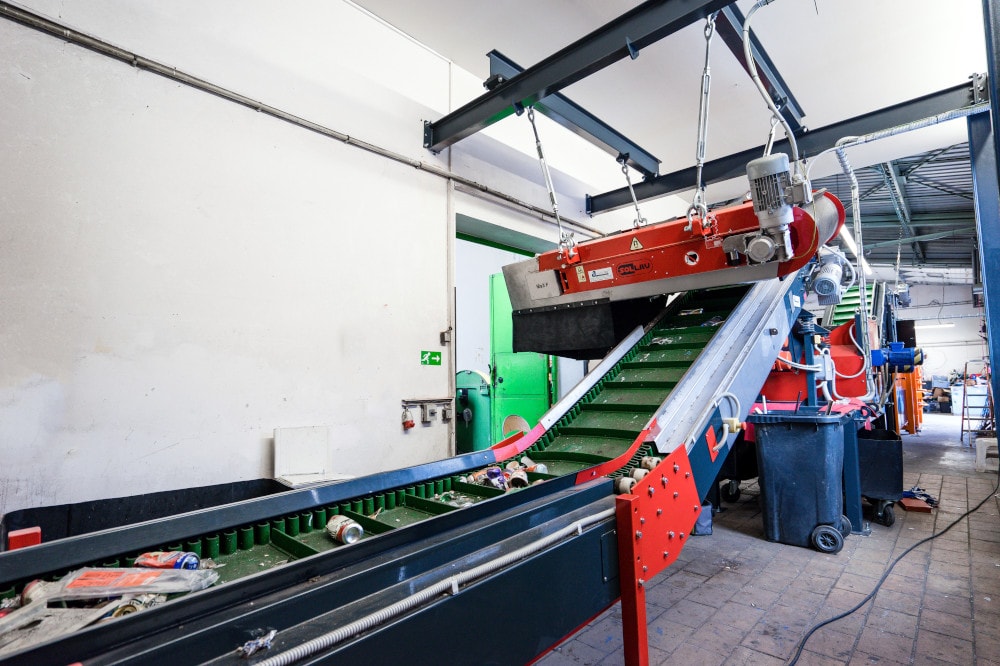

• Separación de latas de hierro y aluminio de contaminantes no metálicos (estudio del caso)

¿Por qué las placas magnéticas de SOLLAU?

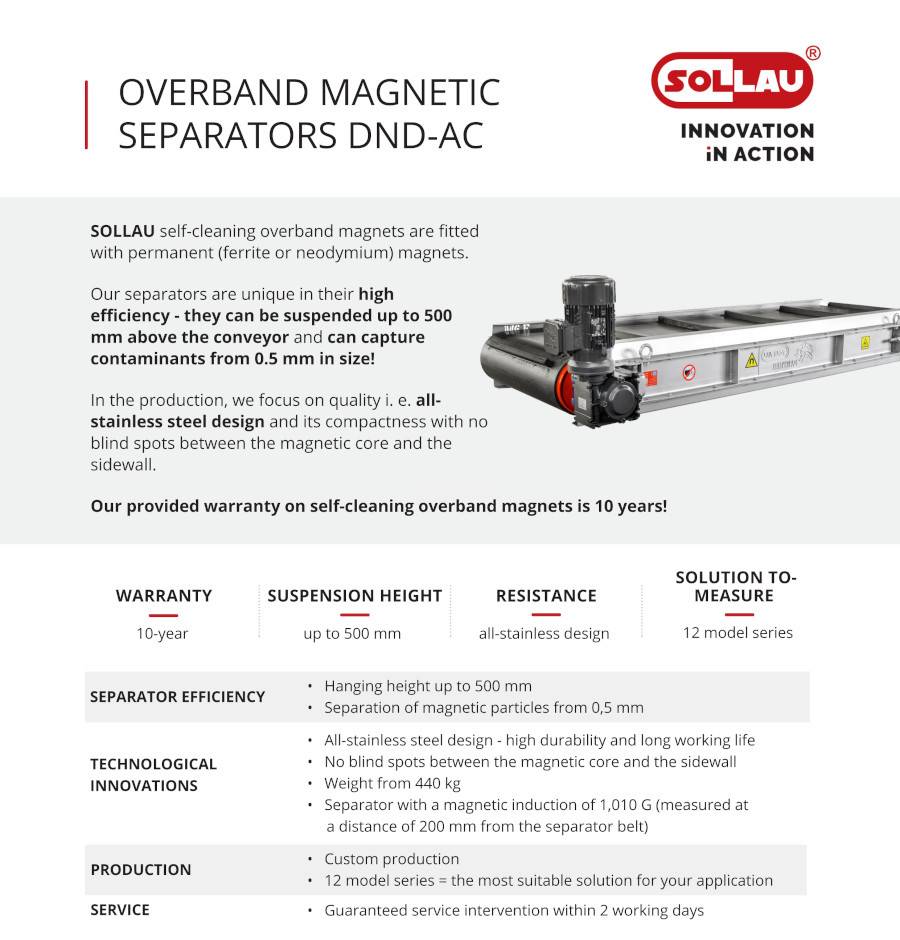

Descargar PDF
