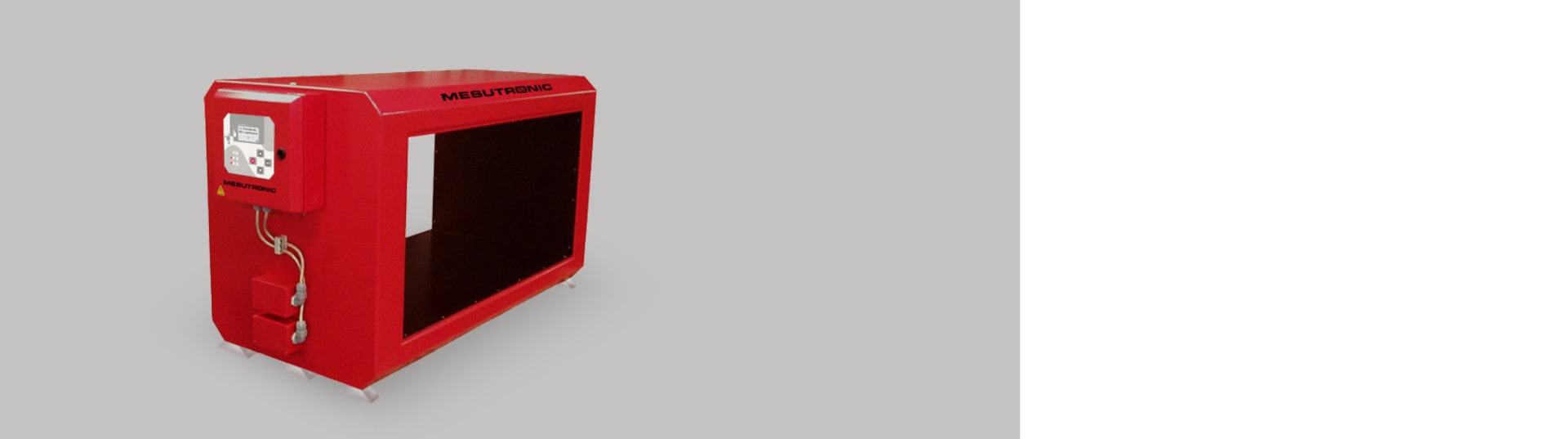

Detector de metales en forma de túnel METRON 05 C

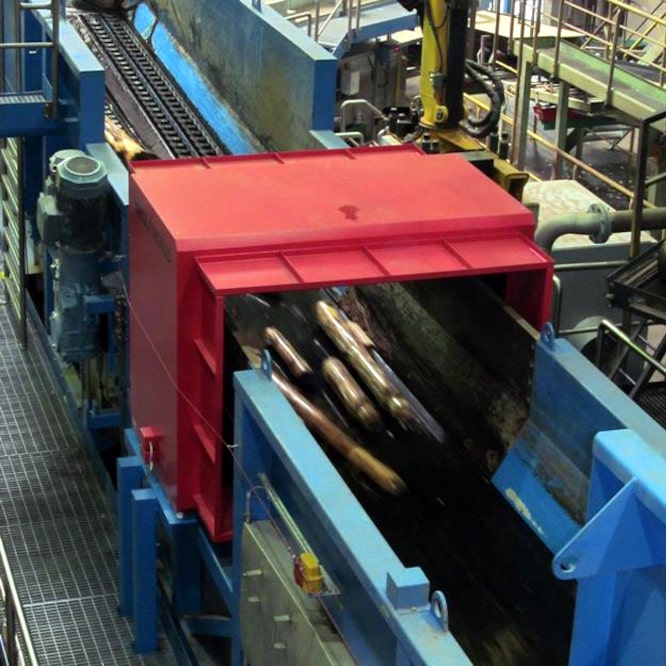

El detector de metales en forma de túnel METRON 05 C con unidad de control integrada se utiliza para detectar partículas de metal en el transportador. Además del transportador, este detector de metales en forma de túnel también se puede instalar en un alimentador vibratorio o en una tolva de material.
¿No está seguro de cómo instalar fácil y rápidamente un detector de metales en un transportador existente? Tenemos la siguiente solución para usted: Detector METRON 05 D en forma de túnel, desmontable, de dos partes.
Ventajas principales del detector de metales en forma de túnel
- Detector de metales para instalación en cinta transportadora, alimentador vibratorio, tolva de material o pozo de caída.
- Detecta todos los metales libres y ocultos en el material.
- Tecnología práctica, confiable y probada en el tiempo.
- Máxima precisión de detección incluso en condiciones industriales difíciles.
- Protección de la valiosa tecnología de producción y seguimiento de procesos de producción.
- Soluciones a medida con conexión a un sistema de transporte confiable y opciones de eliminación.
El detector de metales en forma de túnel METRON 05 C es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Flexible: en tamaño y uso
Equipamiento opcional
Los detectores METRON 05 C se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Posibilidad de reinicio remoto del equipo
- Manejo del transportador: marcha reversible del transportador
- Marcado visual de contaminantes: marcado de colores
- Eliminación de contaminantes: empujador, dispositivo de caída, corte del material contaminado
- Modificaciones de software según sus requerimientos: transferencia de datos, operaciones de control específicas
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Detekční hlava i skříň řídicí jednotky v nerezovém provedení
- Stupeň krytí IP 65
- Barevné provedení dle požadavku
- Speciální napájení, koncovky atd.
- Provedení pro použití i ve vysokých teplotách
- Verze Alutron – žádné falešné signály způsobené metalizovanou fólií – Patent č. 4342826

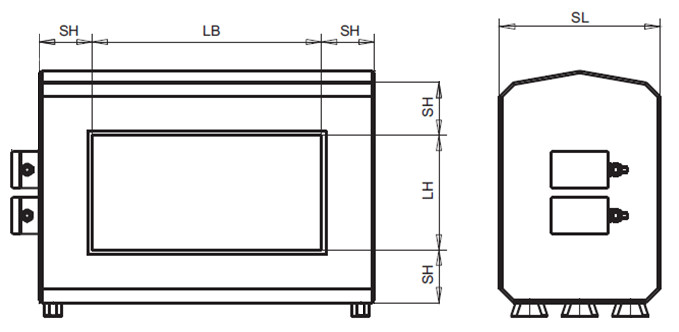

Dimensiones
| LH: Altura de abertura (mm) | LB: Anchura de abertura (mm) | SH: Espesor | SL: Longitud del detector (mm) |
|---|---|---|---|
| 50 – 150 | Opcional | 115 | 260 |
| 175 - 200 | Opcional | 115 | 300 |
| 225 - 250 | Opcional | 115 | 350 |
| 275 - 300 | Opcional | 115 | 400 |
| 325 - 350 | Opcional | 115 | 450 |
| 375 - 400 | Opcional | 115 | 500 |
| 425 - 450 | Opcional | 115 | 550 |
| 475 - 500 | Opcional | 115 | 600 |
| 550 – 600 | Opcional | 115 | 650 |
| 650 – 700 | Opcional | 150 | 700 |
| 750 – 800 | Opcional | 150 | 800 |
| 850 – 900 | Opcional | 150 | 900 |
| 950 – 1000 | Opcional | 150 | 1000 |
| > 1000 | Opcional | 150 | 1200 |
Zona libre de metales (Metal free) - MFZ
Es esencial para el correcto funcionamiento del detector de metales que no haya metales inmóviles (p. ej., estructura del transportador, cubierta del transportador) o metales en movimiento (p. ej., rodillos del transportador) en las proximidades de la abertura del detector. Por lo tanto, se define una MFZ para cada detector, que no debe contener metales en movimiento ni inmóviles. La abertura del detector de metales debe ubicarse en el centro de la zona libre de metales. Al cumplir con la MFZ al instalar el detector, evitará señales falsas y falsos rechazos de productos y contribuirá al correcto funcionamiento del detector.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.

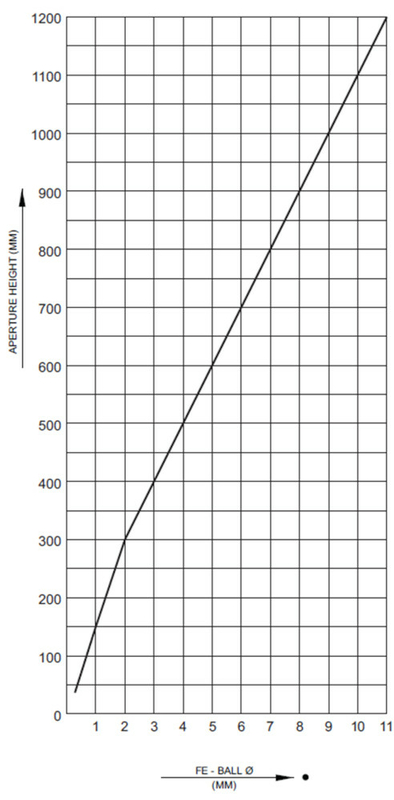

Diagrama de sensibilidad del detector METRON 05 C se aplica para LB 1,5 x LH
Unidad de control AMD 05
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: diseño moderno
- Fácil manejo intuitivo con 4 botones: esencial para el funcionamiento del detector
- Display LCD de cinco líneas
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
Alcance de la entrega
La entrega de los detectores METRON 05 C incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Manual de uso
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 54
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Velocidad máxima del transportador a la que puede detectar metales de manera confiable: 30 m/s (velocidad superior bajo pedido)
- Cable de alimentación: 1,8 m con clavija
