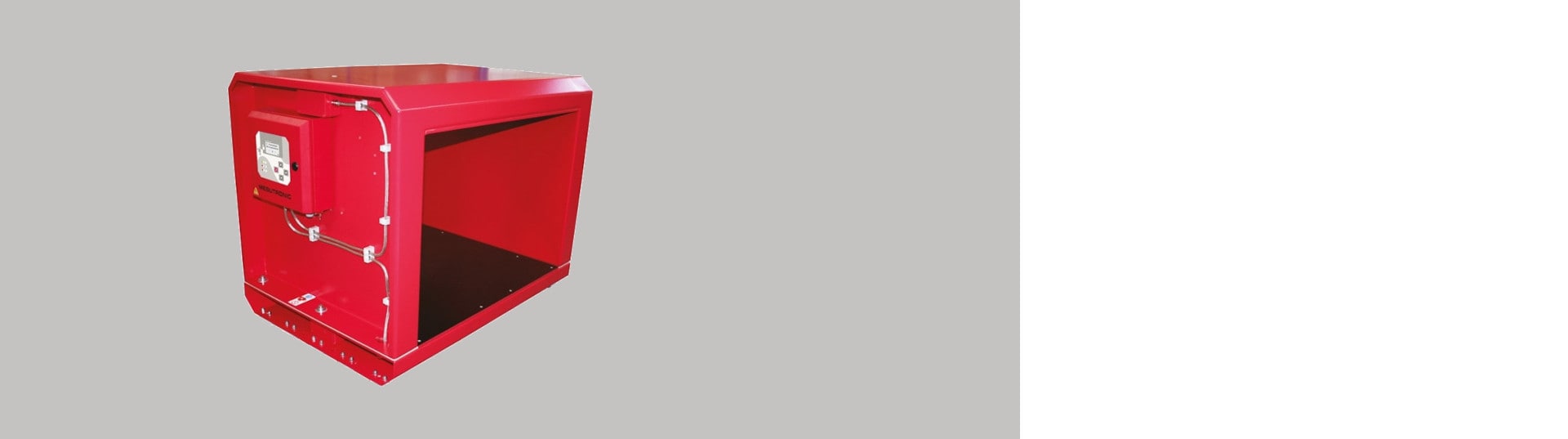

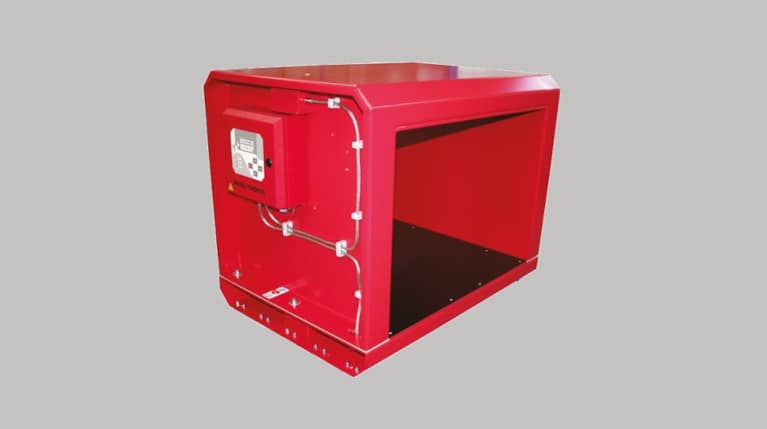

Detector de metales en forma de túnel METRON 05 D

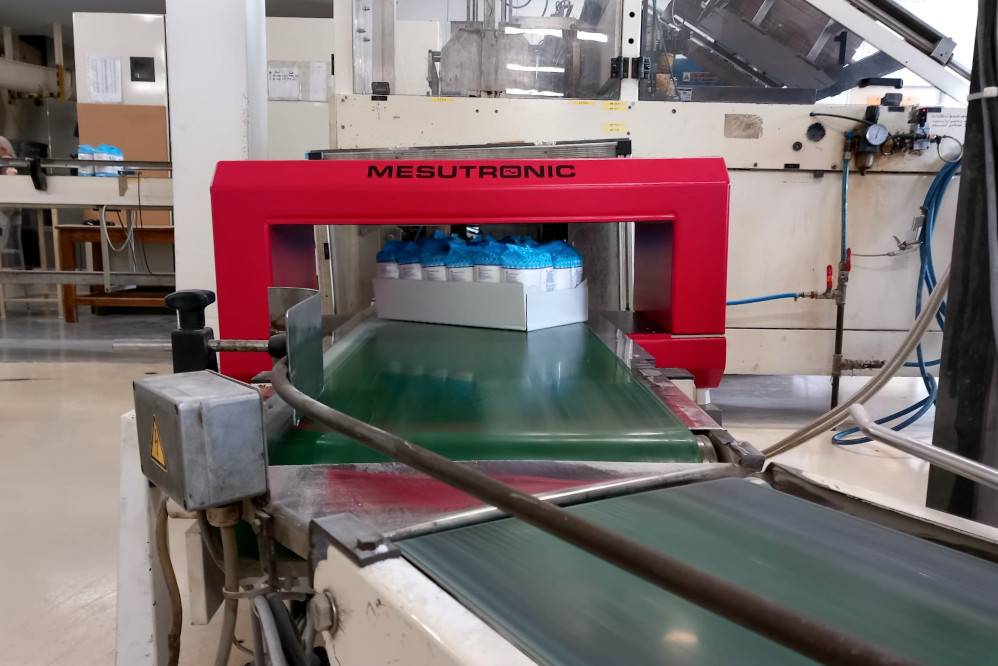

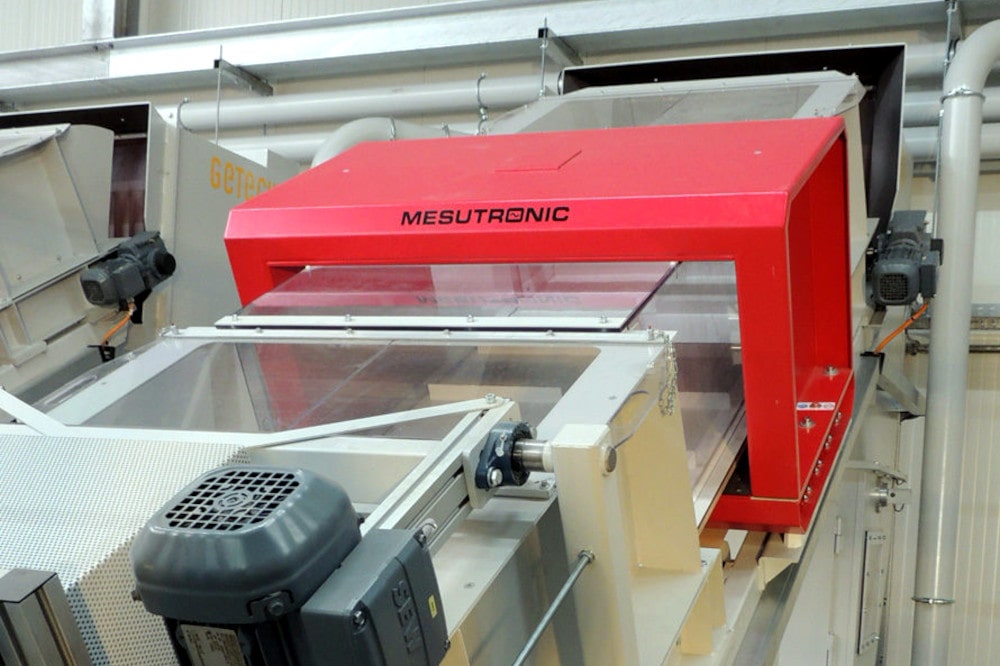

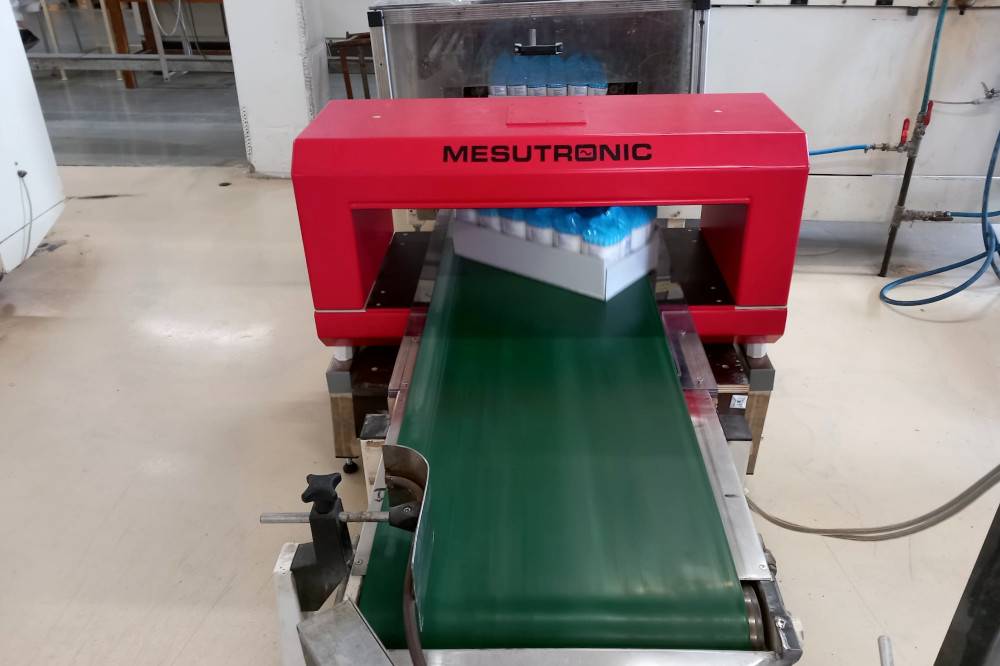

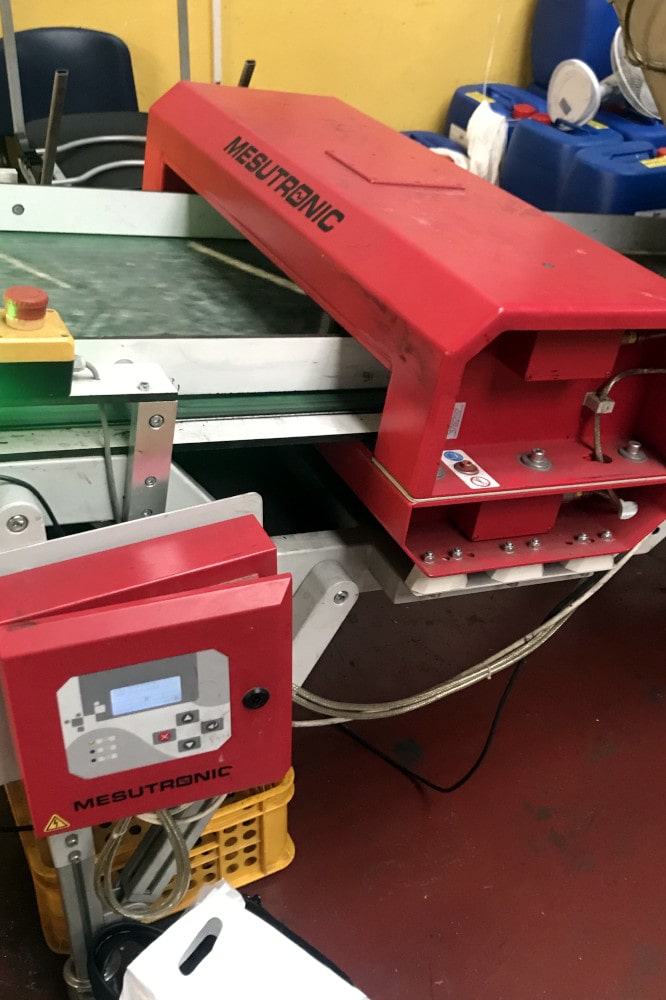

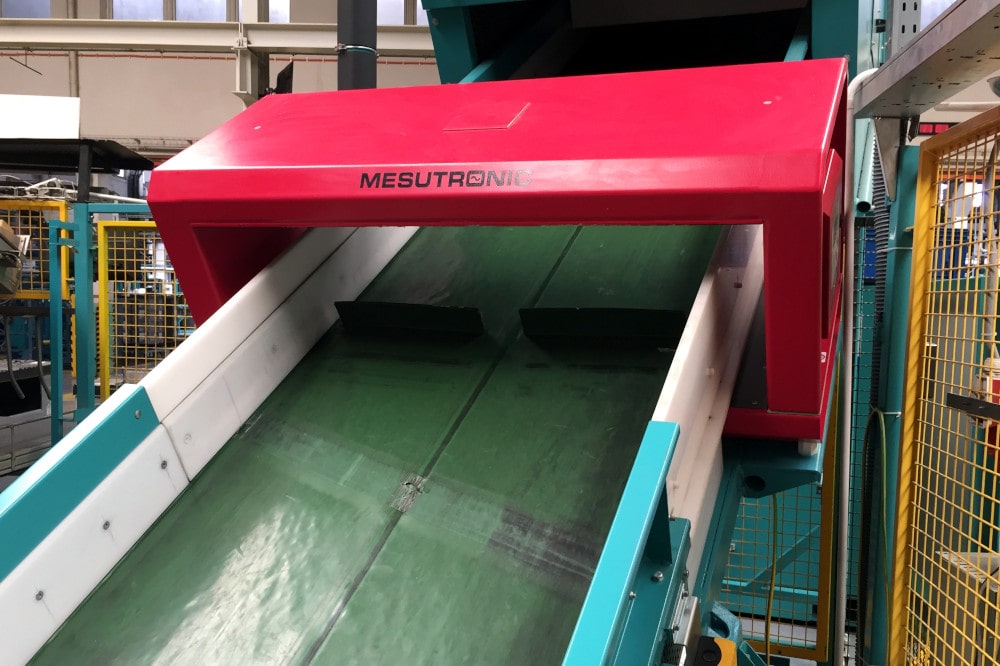

El detector de metales en forma de túnel METRON 05 D se utiliza para detectar partículas de metal en el transportador. Además del transportador, este detector de metales en forma de túnel desmontable también se puede instalar en un alimentador vibratorio o en una tolva de material. Su ventaja es que el detector se puede desmontar en dos partes y, por lo tanto, es fácil de instalar en un transportador existente sin necesidad de interrumpir la cinta.
Gracias a su ventajoso precio, el METRON 50 D es uno de los detectores en forma de túnel más utilizados.
Ventajas principales del detector de metales en forma de túnel

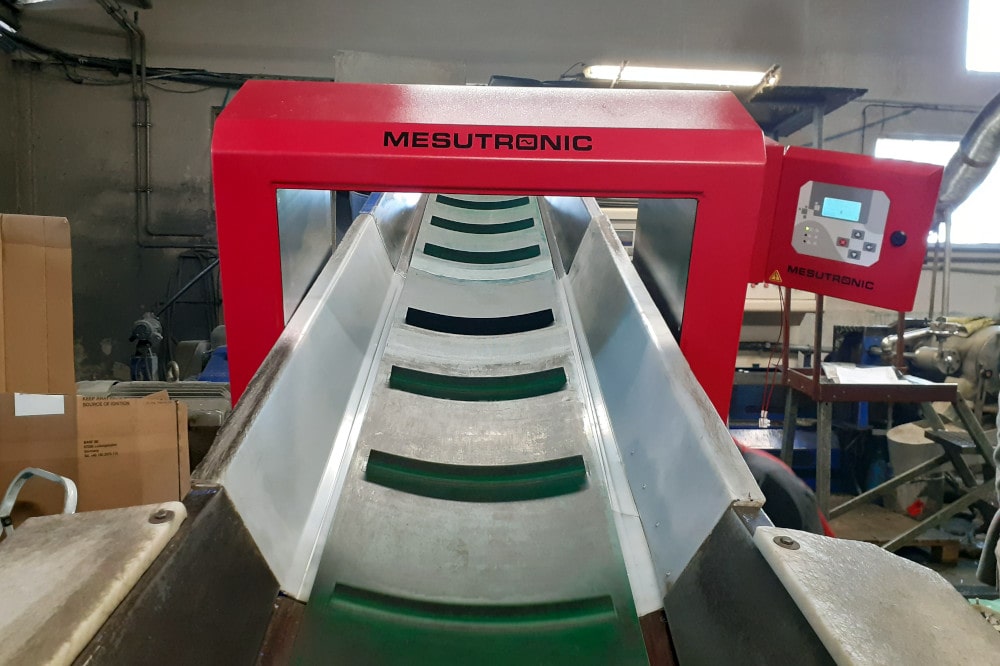

- Detector de metales desmontable para instalación en una cinta transportadora, alimentador vibratorio o tolva de material.
- Detecta todos los metales libres y ocultos en el material.
- Tecnología confiable y probada en la práctica.
- Una inversión que protege la valiosa maquinaria contra la penetración de metales.
- Alta precisión incluso en condiciones industriales difíciles.
- Instalación rápida y fácil.
El detector de metales en forma de túnel METRON 05 D es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Fácil: en instalación y manejo
Equipamiento opcional
Los detectores METRON 05 D se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Posibilidad de reinicio remoto del equipo
- Manejo del transportador: marcha reversible del transportador
- Marcado visual de contaminantes: marcado de colores
- Eliminación de contaminantes: empujador, dispositivo de caída, corte del material contaminado
- Modificaciones de software según sus requerimientos: transferencia de datos, operaciones de control específicas
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Cabezal de detección y carcasa de la unidad de control en versión de acero inoxidable
- Grado de protección IP 65
- Versión del color bajo pedido
- Alimentación especial, terminales especiales, etc.
- Diseño para uso incluso a altas temperaturas
- Versión Alutron: sin señales falsas causadas por lámina metalizada - Patente n.° 4342826

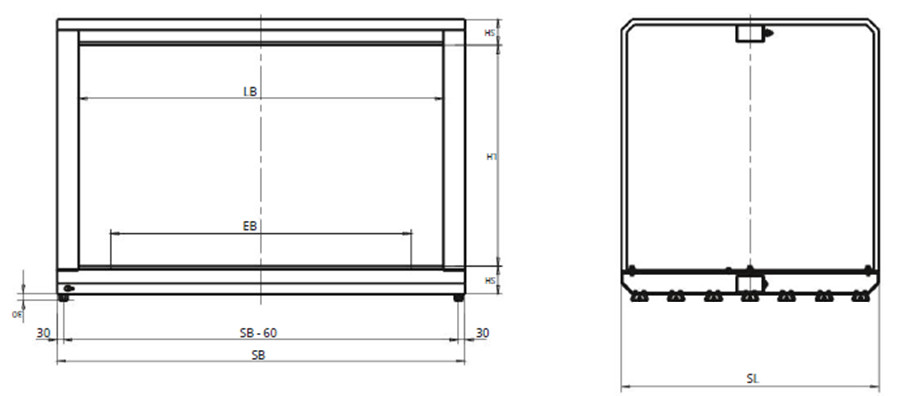

Dimensiones
| LH: Altura de abertura (mm) | EB: Área de detección (mm) | LB: Anchura de abertura (mm) | SH: Espesor | SL: Longitud del detector (mm) | SB: Anchura del detector (mm) |
|---|---|---|---|---|---|
| 200 | Opcional | EB + 220 | 115 | 400 | LB + 200 |
| 300 | Opcional | EB + 220 | 115 | 500 | LB + 200 |
| 400 | Opcional | EB + 240 | 115 | 600 | LB + 200 |
| 500 | Opcional | EB + 240 | 115 | 700 | LB + 200 |
| 600 | Opcional | EB + 240 | 115 | 750 | LB + 200 |
| 700 | Opcional | EB + 280 | 115 | 800 | LB + 200 |
| 800 | Opcional | EB + 280 | 120 | 850 | LB + 200 |
| 900 | Opcional | EB + 280 | 120 | 900 | LB + 200 |
| 1000 | Opcional | EB + 280 | 120 | 1000 | LB + 200 |
| > 1000 | Opcional | EB + 300 | 120 | 1200 | LB + 200 |
Zona libre de metales (Metal free) - MFZ
Es esencial para el correcto funcionamiento del detector de metales que no haya metales inmóviles (p. ej., estructura del transportador, cubierta del transportador) o metales en movimiento (p. ej., rodillos del transportador) en las proximidades de la abertura del detector. Por lo tanto, se define una MFZ para cada detector, que no debe contener metales en movimiento ni inmóviles. La abertura del detector de metales debe ubicarse en el centro de la zona libre de metales. Al cumplir con la MFZ al instalar el detector, evitará señales falsas y falsos rechazos de productos y contribuirá al correcto funcionamiento del detector.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.

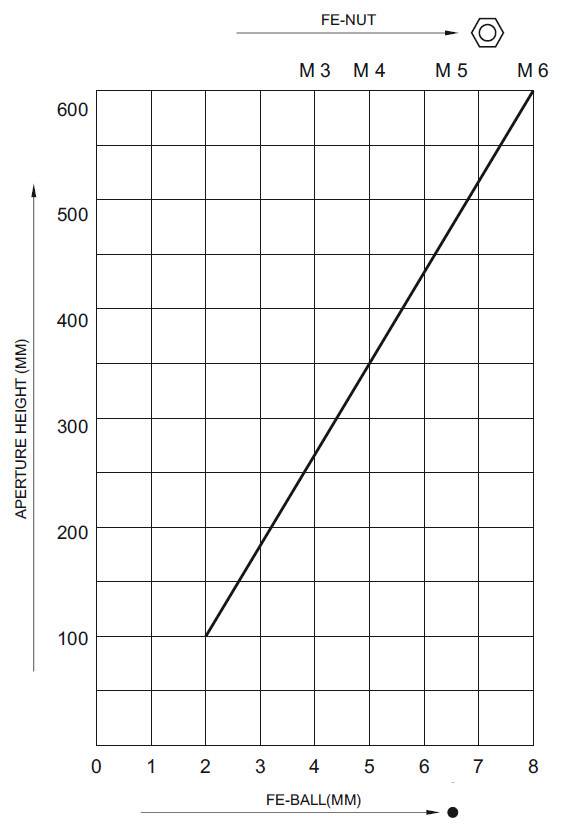

Diagrama de sensibilidad del detector METRON 05 D se aplica para LB 1,5 x LH
Unidad de control AMD 05
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: diseño moderno
- Fácil manejo intuitivo con 4 botones: esencial para el funcionamiento del detector
- Display LCD de cinco líneas
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
Alcance de la entrega
La entrega de los detectores METRON 05 D incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Manual de uso
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 54
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Velocidad máxima del transportador a la que puede detectar metales de manera confiable: 30 m/s (velocidad superior bajo pedido)
- Cable de alimentación: 1,8 m con clavija
