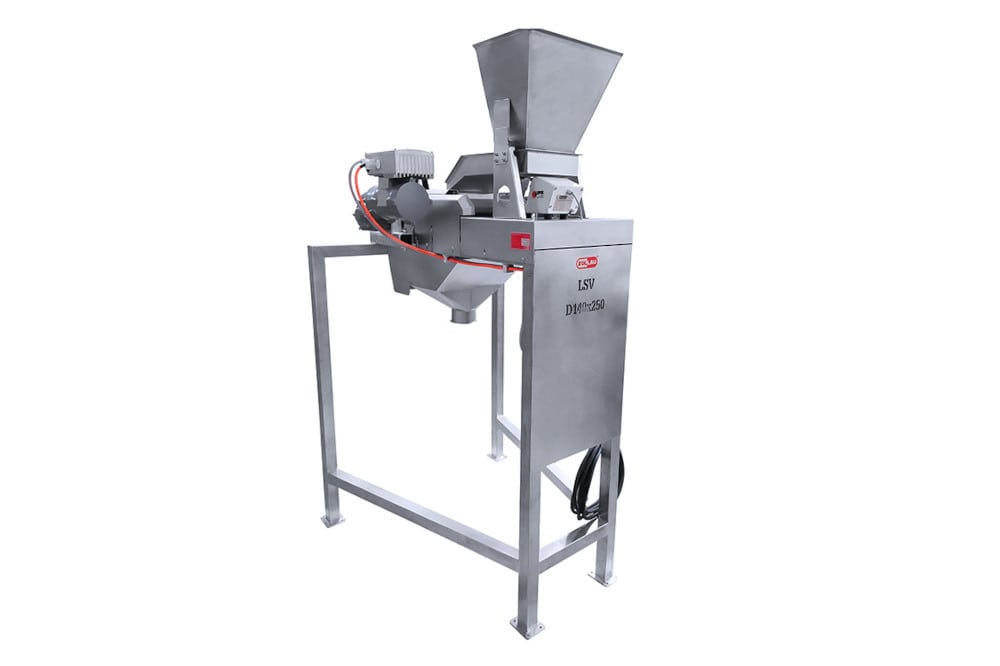

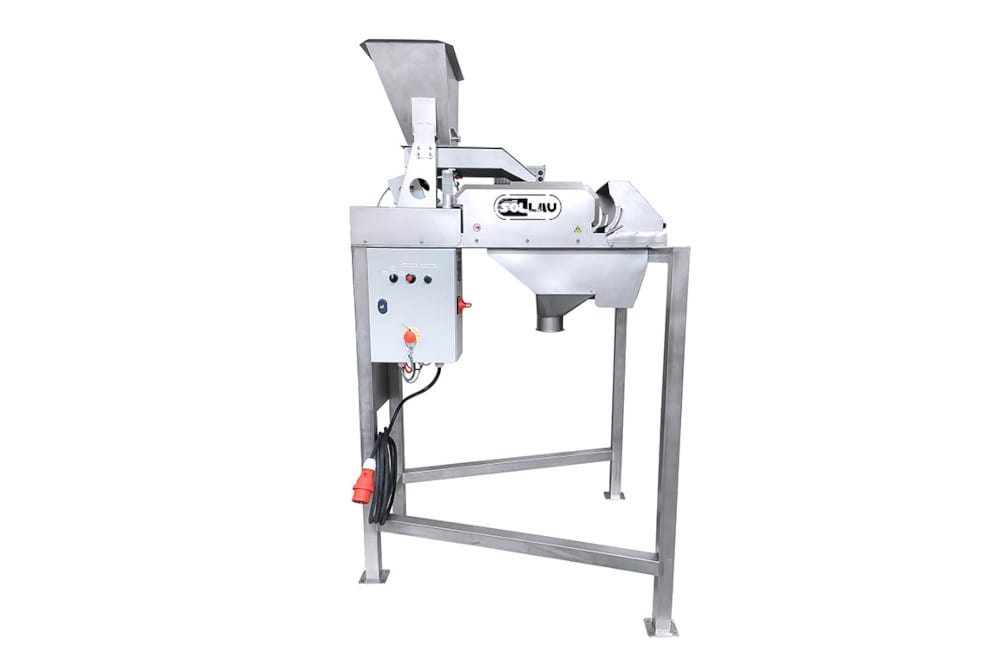

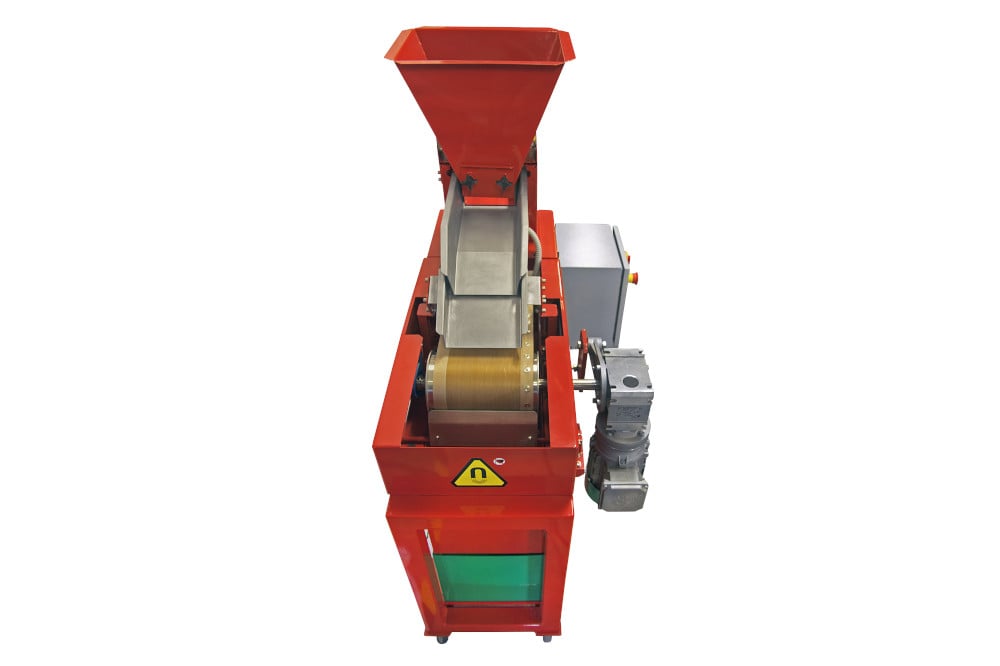

Separador magnético de alta intensidad LSV
El separador magnético de alto gradiente LSV equipado con un cilindro magnético extra fuerte, es la versión disminuida del separador magnético de varios niveles VMSV. Se utiliza para la separación continua y automática de partículas de hierro muy finas, débilmente magnéticas o paramagnéticas (p. ej., acero inoxidable magnético o varios tipos de minerales paramagnéticos).
Estructura del separador de alta intensidad

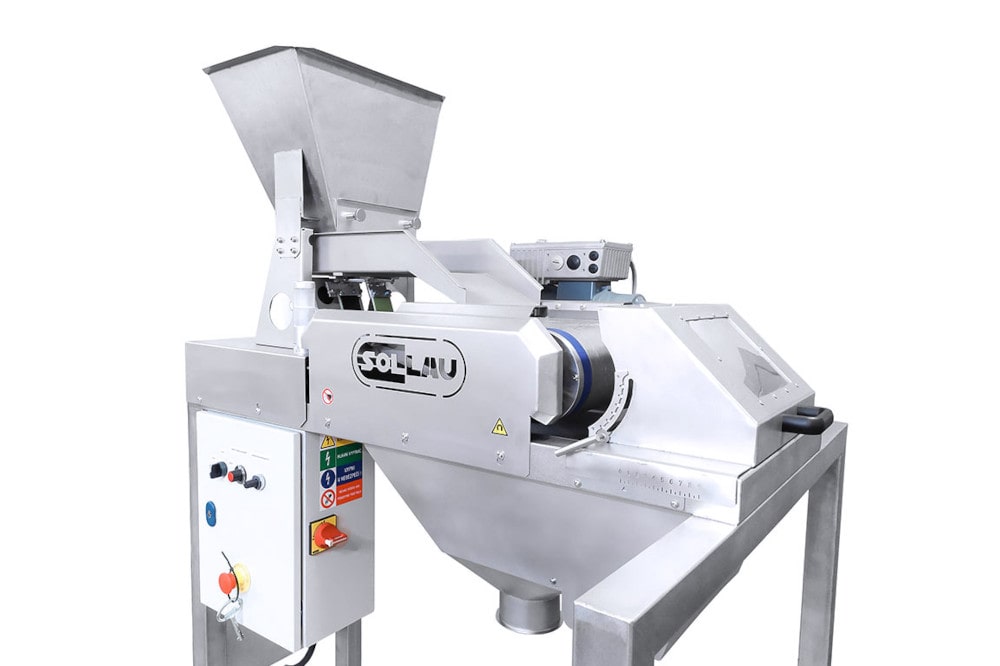

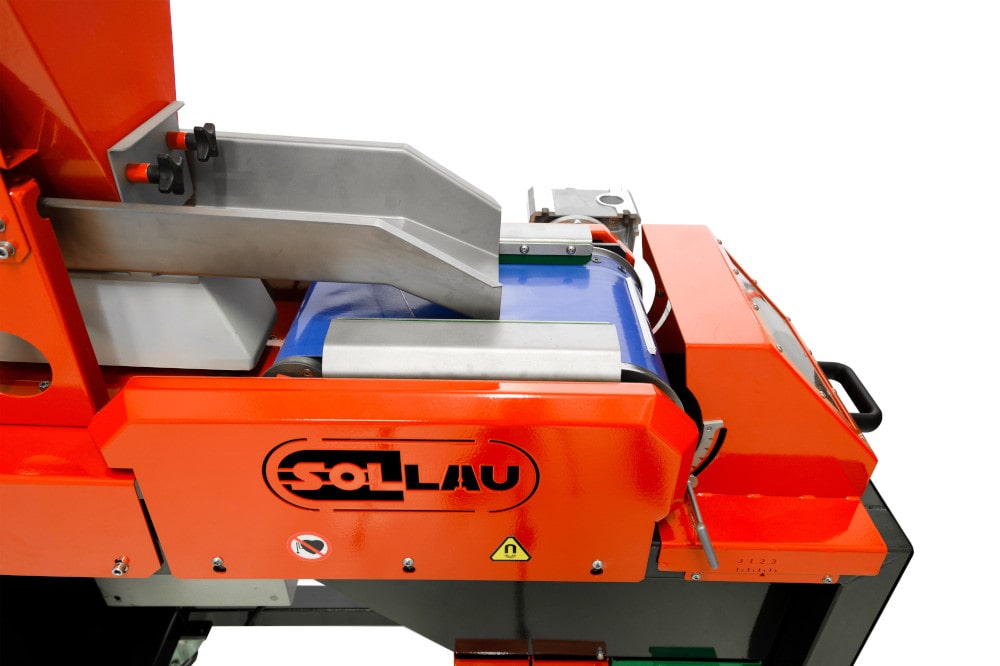

Este separador magnético de alto gradiente, extraordinariamente potente y a la vez compacto y modular, está compuesto por un alimentador vibratorio y un par de rodillos. Uno de ellos, el rodillo de arrastre (o motriz), es magnético (con regulación de velocidad de giro, según el tipo de material y las necesidades de operación), el otro, el cilindro propulsado, no es magnético. Los dos cilindros están unidos entre sí por una cinta transportadora muy fina, pero extremadamente resistente, de kevlar o teflón con fibra de vidrio (disponible también en la variante alimenticia). El campo magnético del cilindro magnético alcanza una altura máxima de 10 mm, por lo tanto, lo ideal es que la altura del material transportado en la cinta no supere los 5 mm (para una mayor eficiencia, recomendamos una altura de 2 mm).
¿Cómo funciona el separador magnético de alta intensidad?

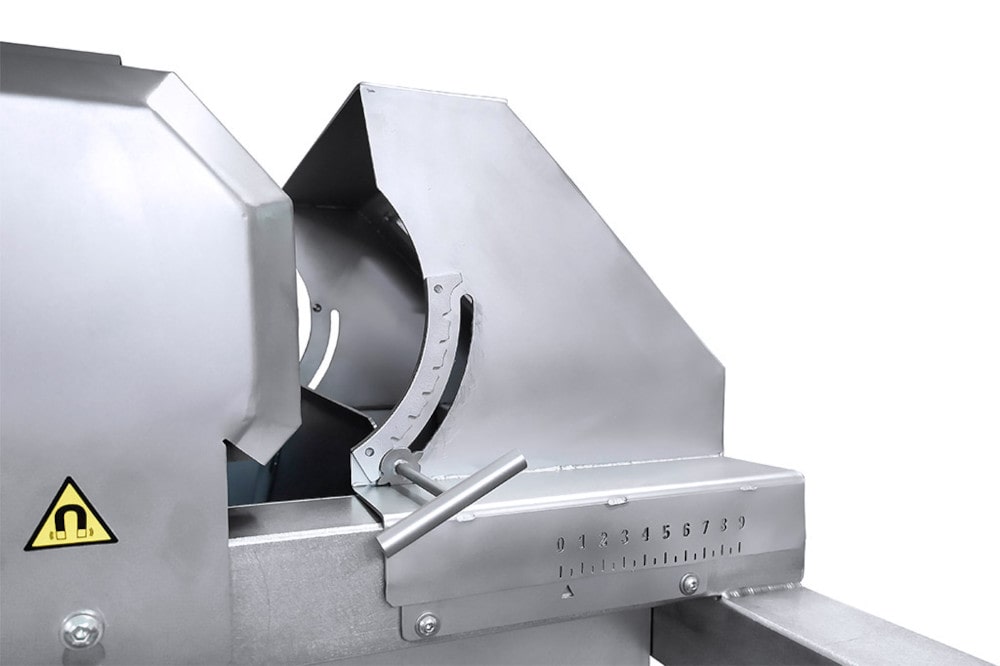

Tras pasar por el alimentador vibratorio el material se afloja y cae posteriormente sobre la cinta transportadora del separador. Las partículas magnéticas son extraídas por el campo magnético del cilindro magnético y conducidas hasta la parte inferior (= detrás del eje de la polea magnética) donde se desprenden y caen en la salida. El material limpiado (es decir, ya no magnético) cae debido a la acción de la gravitación en la zona delante de la polea magnética al recipiente para el producto limpio. Un divisor (ajustable en ángulo y eje) optimaliza la clasificación del material magnético y no magnético y ayuda a separar una tercera fracción (que se encuentra entre el material limpio y los contaminantes ferromagnéticos), esto quiere decir un material de magnetismo débil o parcialmente contaminado con partículas ferromagnéticas. El proceso de separación se puede repetir, según sea necesario, ya que tanto el material limpio, como el material parcialmente contaminado y también las partículas ferromagnéticas, se encuentran en recipientes separados, debajo de la cinta transportadora (hay que tener en cuenta que LSV es un separador magnético extremadamente potente y capaz de captar hasta trozos de plástico, goma, piedras o madera contaminados, por ejemplo, por óxidos de hierro – y por eso se trata de un separador imprescindible para las pruebas laboratorias y para las evaluaciones de los materiales procesados).

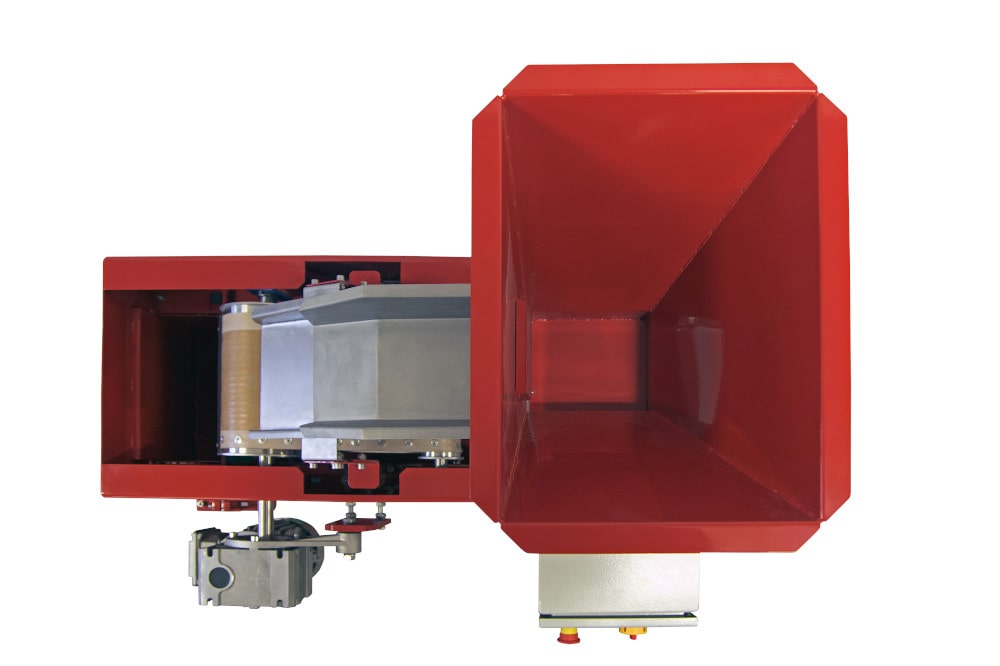

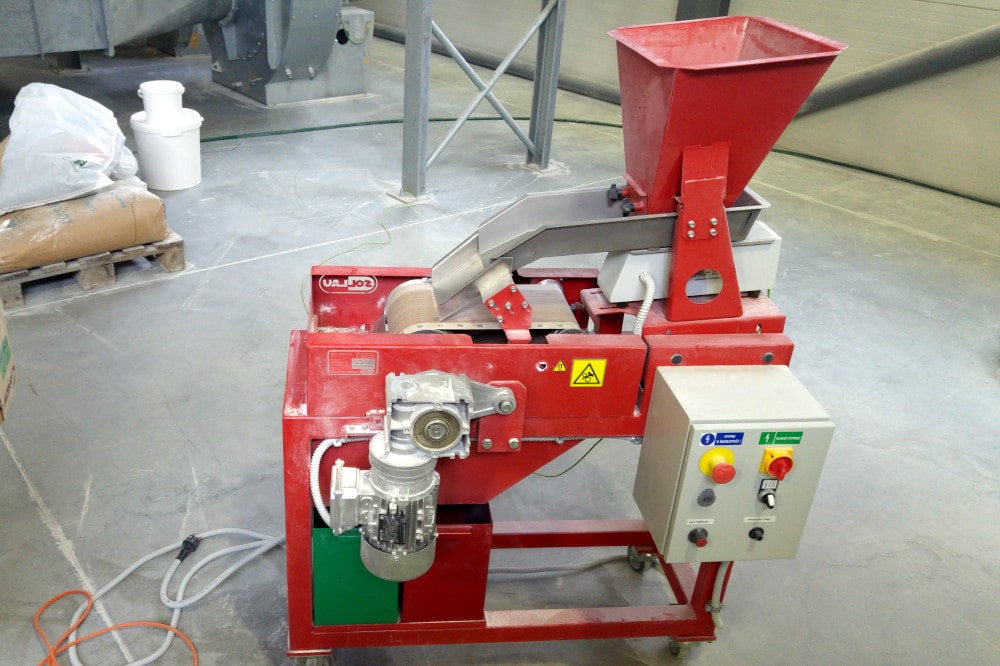

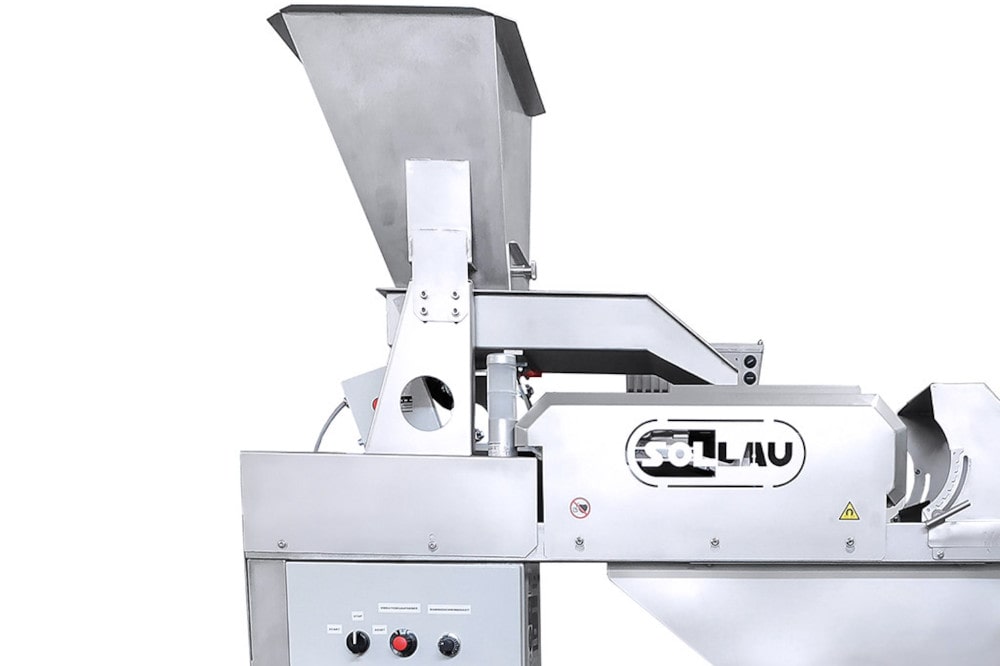

El alimentador vibratorio con la tolva son partes integrantes de este separador magnético especial. Las dimensiones del alimentador vibratorio corresponden exactamente a la anchura de la cinta transportadora. Con el regulador de vibraciones se puede pre-ajustar la dosificación óptima del material sobre la cinta transportadora. El cilindro magnético LSV está también equipado con un dispositivo para el ajuste sencillo de la tensión óptima de la cinta transportadora. El motor del cilindro propulsor dispone de un conmutador de velocidad, con el que se puede regular la velocidad de la cinta transportadora, según sea necesario.
El deferrizador magnético a alta gradación, equipado con cilindros magnéticos extra fuertes, está destinado a los clientes industriales más exigentes que requieren la separación de las partículas ferromagnéticas más finas (en el caso del uso de las cintas transportadoras extremadamente finas de kevlar o teflón con fibra de vidrio, el tamaño máximo de las partículas que entran en contacto con este separador no debería superar los 5 mm. Las partículas más grandes podrían dañar las finas cintas transportadoras muy rápidamente. Por eso es necesario, al tratar fracciones más grandes, anteponer a este separador un dispositivo para separar las partículas magnéticas más gruesas, p. ej., un tambor magnético, o aplicar cintas transportadoras más gruesas – estas, sin embargo, causarán la reducción de la eficiencia magnética de este separador especial).
Ventajas del separador magnético de alto gradiente
Gracias a la calidad de los materiales utilizados durante la fabricación de este separator (conjunto de imanes de NdFeB extra fuertes en combinación con unas arandelas especiales de acero, bandas transportadoras de kevlar o teflón etc.), esta máquina de alta calidad alcanza una inducción magnética de hasta 21000 gauss, un valor del que podían presumir solo los separadores electromagnéticos. Por otra parte, hay que tener en cuenta que desde el punto de vista de uso práctico del cilindro magnético, el valor de la inducción magnética no es tan importante, como la densidad de los polos magnéticos, ya que el separador de alta intensidad LSV se aplica a menudo para atrapar partículas ferromagnéticas pequeñas. Y en el caso de que las distancias entre los polos magnéticos fuesen demasiado grandes (con el fin de lograr la máxima inducción magnética), el campo magnético muy fuerte creado sería inútil para atrapar los diminutos contaminantes, ya que se deslizarían entre los polos magnéticos demasiado alejados... Por eso, en combinación con la polarización muy densa, el valor óptimo de la inducción magnética en la superficie del cilindro magnético (para lograr la mayor eficiencia de separación incluso de las partículas ferromagnéticas muy pequeñas) oscila alrededor de 11 000 Gauss.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
LSV
- Tensor de banda automático
- Amplia gama de cintas transportadoras

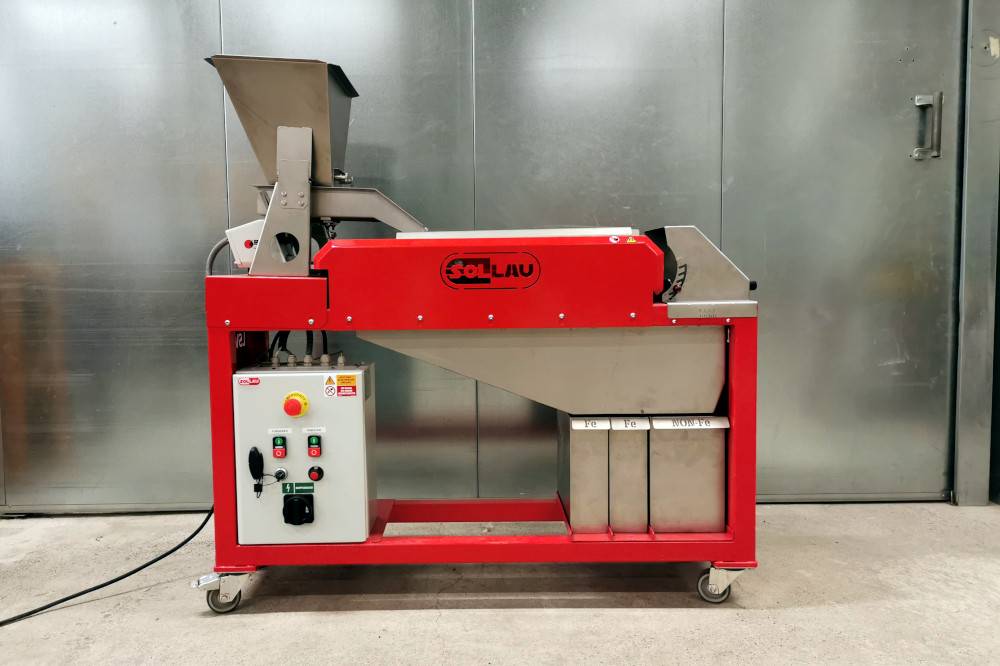

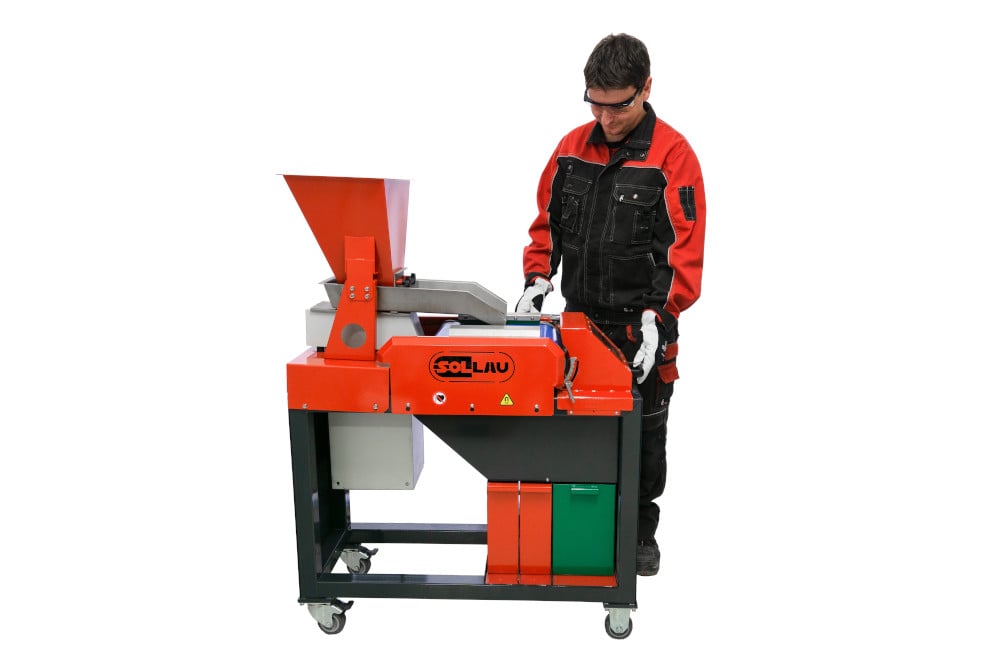

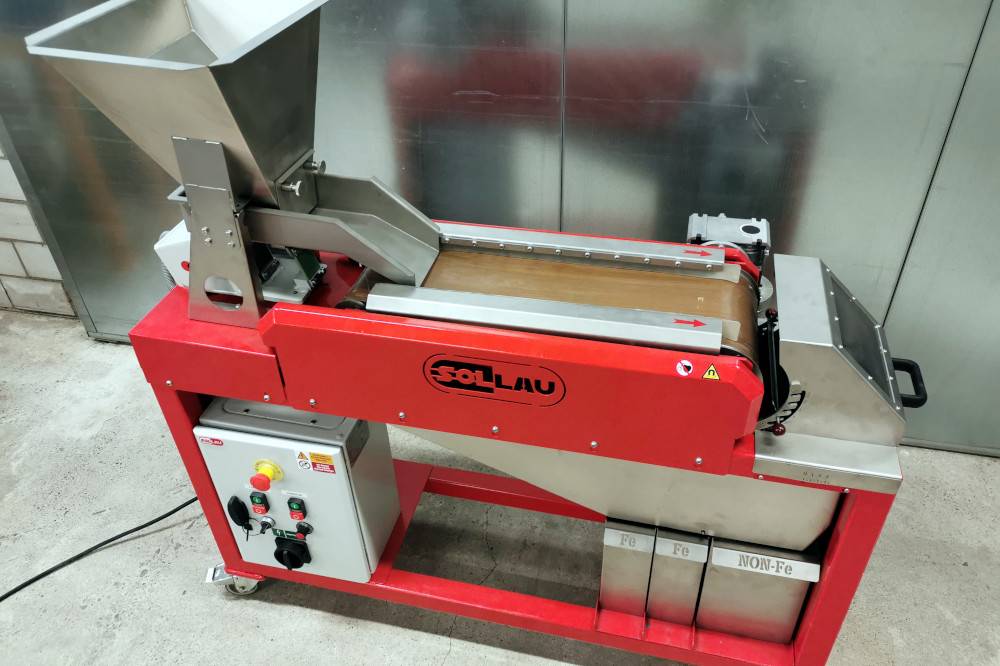

- Versión móvil (sobre ruedas)
- Se pueden obtener hasta tres tipos de materiales a la salida del separador: materiales no magnéticos, débilmente magnéticos y magnéticos
- Aplicación: por ejemplo para pruebas de materiales
El separador magnético de alta intensidad LSV equipado con un cilindro magnético extra fuerte, es la versión disminuida del separador magnético de varios niveles.
| Producto | Hoja de datos (EN) |
|---|---|
| LSV | Visualizar el PDF |
Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.
¿En qué sectores industriales se podrá utilizar el separador magnético de alta intensidad?
El separador magnético LSV encuentra su uso, sobre todo en el testeo de los materiales en la industria alimentaria (p.ej., en la limpieza final de la harina de huesos y carne o sal proveniente de minas de sal), en la industria farmacéutica, en el reciclaje de material eléctrico (p.ej., para separar partículas de acero inoxidable poco magnéticas), en la fundición (para la limpieza de arena de fundición), en la industria del vidrio o cerámica (para la separación de partículas magnéticas de arenas de cuarzo y vidrio, caolín, caliza, arcilla) etc. También se utiliza en laboratorios de la industria química (para la limpieza de pigmentos), en la producción de materiales refractarios (para la limpieza de materiales refractarios, chamota, abrasivos etc.), en la extracción y procesamiento de materias primas y minerales (clásica es la aplicación durante el enriquecimiento y limpieza de feldespatos, manganeso, pegmatita, bauxita, magnesita, titanio, estaurolita, hematita, baritina, bentonita, potasa, cuarzo, diamantes, tierras raras, p.ej., boro, oro, escandio, mineral de hierro, talco, zircón y muchos otros).
